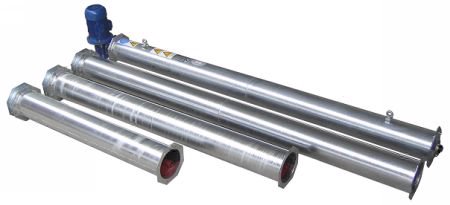

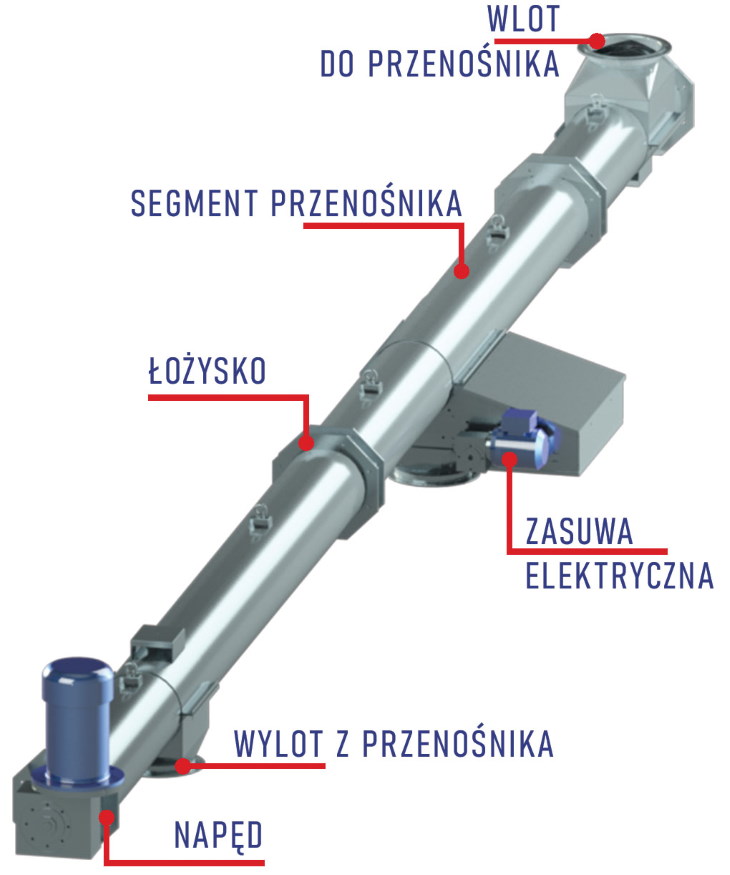

Przenośniki ślimakowe PS220




Przenośniki ślimakowe mogą być ułożone w poziomie lub skośnie. Niezależnie od tego muszą być zamontowane na stabilnej podstawie. Odległość między punktami podparcia przenośnika nie może przekraczać 4,5m.

Oferowane przenośniki nie posiadają gotowej instalacji elektrycznej a jedynie niektóre podzespoły. Przed zamówieniem przenośnika należy szczegółowo zapoznać się z jego instrukcją obsługi.

Podczas projektowania systemu przenośników i pracy z nimi należy uwzględnić, że wydajność tych urządzeń zależy między innymi od:

- rodzaju transportowanego materiału,
- wilgotności transportowanego materiału,
- stopnia zanieczyszczenia transportowanego materiału,
- stopnia napełnienia przenośnika materiałem.

W związku z tym wartości przedstawione w tabelach dotyczących wydajności urządzeń należy traktować jako orientacyjne i ogólne wytyczne do zaprojektowania systemu przenośników.



L długość przenośnika
a kąt nachylenia przenośnika
?
max
maksymalny stopień napełnienia przenośnika materiałem transportowanym
W wydajność





Przenośnik z napędem PS220-N3/200:

L

m

a=00

a=100

a=150

a=200

a=250

fmax

%

W

ton/godz

fmax

%

W

ton/godz

fmax

%

W

ton/godz

fmax

%

W

ton/godz

fmax

%

W

ton/godz

3

85

48

85

42

85

38

85

35

85

32

6

85

48

85

42

85

38

85

35

85

32

9

78

45

75

37

80

36

85

35

85

32



Przenośnik z napędem PS220-N4/200:

L

m

a=00

a=100

a=150

a=200

a=250

fmax

%

W

ton/godz

fmax

%

W

ton/godz

fmax

%

W

ton/godz

fmax

%

W

ton/godz

fmax

%

W

ton/godz

3

85

48

85

42

85

38

85

35

85

32

6

85

48

85

42

85

38

85

35

85

32

9

78

45

75

37

80

36

85

35

85

32

9

78

45

75

37

80

36

85

35

85

32



Przenośnik z napędem PS220-N6/200:

L

m

a=00

a=100

a=150

a=200

a=250

fmax

%

W

ton/godz

fmax

%

W

ton/godz

fmax

%

W

ton/godz

fmax

%

W

ton/godz

fmax

%

W

ton/godz

3

85

70

85

60

85

55

85

50

85

45

6

85

70

85

60

85

55

85

50

85

45

9

78

70

85

60

85

55

85

50

85

45





PS-220-N3/200 Napęd o mocy 3kW i obr. wyjśc. 200obr./min




PS-220-N4/200 Napęd o mocy 4kW i obr. wyjśc. 200obr./min
PS-220-N6/300 Napęd o mocy 6kW i obr. wyjśc. 300obr./min




PS-220-N7.5/200 Napęd o mocy 7.5kW i obr. wyjśc. 200obr./min




PS220-P3.0 Przedłużka 3m



PS220-P2.5 Przedłużka 2.5m





PS220-P1.5 Przedłużka 1.5m




PS220-P1.0 Przedłużka 1.0m





PS220-LOZ/P1 Łożysko pośrednie poliamidowe





PSU220-I/O-200 Wlot/wylot przenośnika ślimakowego ?220



PSU220-ZASUW_1 Zasuwa wlotu przenośnika ślimakowego ?220

Zasuwa może być sterowana ręcznie lub za pomocą napędu elektrycznego. Napęd jest osobnym artykułem i nie wchodzi w skład zasuwy.


PSU220-ZASNAP1 Napęd elektryczny do zasuwy wlotowej




PSU220-WL-CENT Wlot centralny ?220

Wlot centralny ?220 możne być stosowany z przenośnikami ślimakowymi ?220i ?160.


RURATEL200-0.4 Rura teleskopowa ?220 o długości maksymalnej 45cm

Rura teleskopowa służy do podłączenia przenośnika ślimakowego do kieszeni przenośnika kubełkowego.



MOCRUR200 Mocowanie rury

Przenośniki ślimakowe muszą być przymocowane do stabilnej podstawy. Maksymalna odległość między punktami zamocowania wynosi 4,5m dla przenośników ?220 i 3m dla przenośników ?160. Jako elementy mocujące przenośniki do podłoża można wykorzystać mocowanie rury.
Mocowanie rury jest ruchome. Maksymalne wychylenie mocowania wynosi 700. Rysunki przedstawiają położenie 00 i wychylenie 300.
