typ KONSIL200
SILOSY TYPU KONSIL200
Dane techniczne silosów typu KONSIL200:
UWAGA:
Ładowność handlowa silosu została obliczona dla kubatury nominalnej silosu i materiału o gęstości 750kg/m3. Rzeczywista ładowność może się różnić ponieważ zależy od wielu parametrów takich jak rodzaj składowanego ziarna, ilość zanieczyszczeń i wilgotność.
SILOS ZAPROJEKTOWANY Z ZASTOSOWANIEM BUDOWLANYCH NORM EUROPEJSKICH EUROCODE

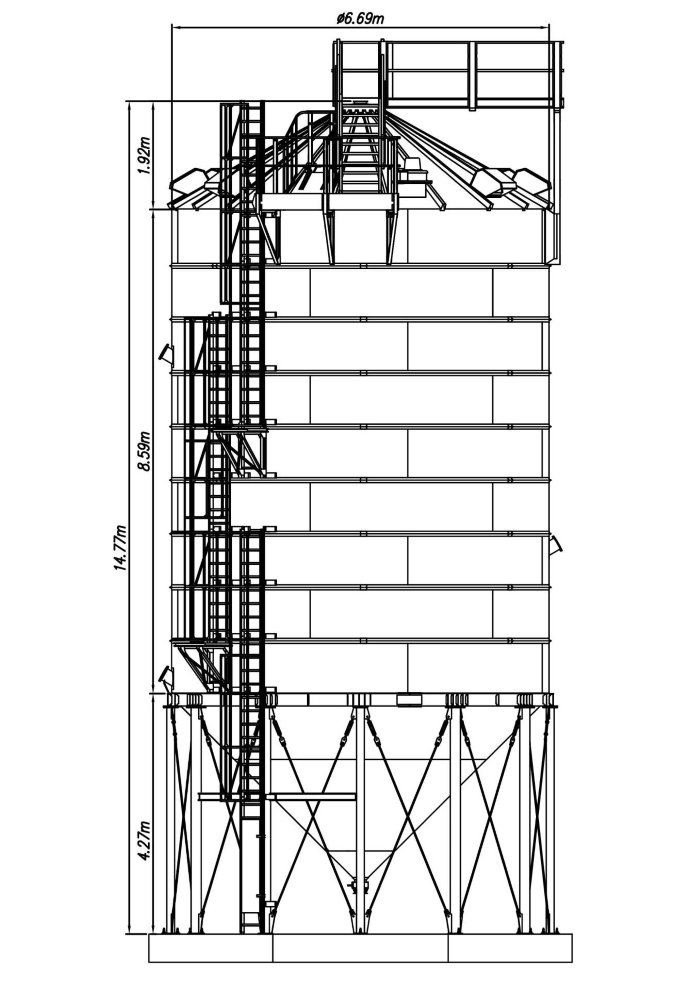

Schemat budowy silosów KONSIL200 na przykładzie modelu KONSIL200/9

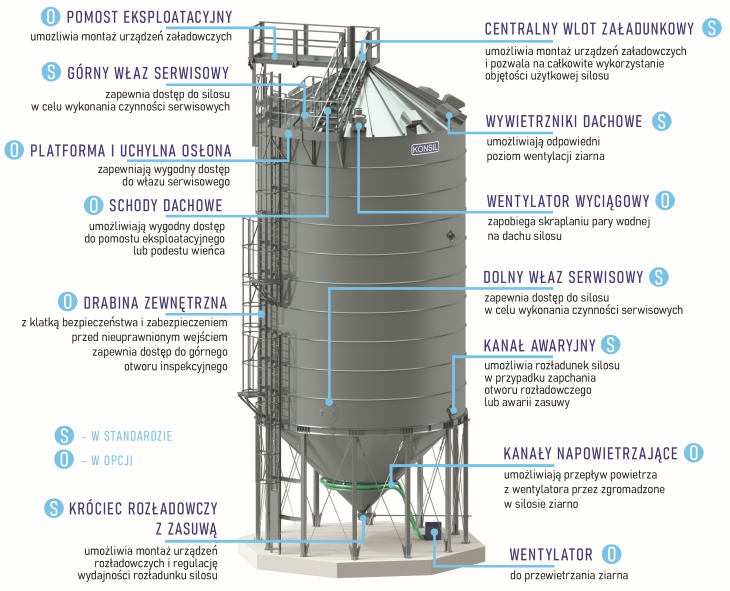

Standardowe i opcjonalne wyposażenie silosów typu KONSIL200:
Dane techniczne silosów typu KONSIL200:
| PARAMETR | MODEL KONSIL 200/7 | MODEL KONSIL 200/8 | MODEL KONSIL 200/9 |
| Powierzchnia zabudowy silosu (bez płyty fundamentowej) | 35,1 m2 | ||
| Powierzchnia zabudowy silosu (z płytą fundamentową) | 46,6 m2 | ||
| Nominalna kubatura silosu | 300 m3 | 333 m3 | 366 m3 |
| Ładowność handlowa silosu | 234 t | 260 t | 285 t |
| Średnica silosu | 6,69 m | ||
| Wysokość całego silosu | 12,99 m | 13,94 m | 14,89 m |
| Nominalna wysokość płaszcza silosu | 6,65 m | 7,60 m | 8,55 m |
| Ilość słupów | 12 szt. | ||
| Przybliżona masa silosu (bez płyty fundamentowej) | 7600 kg | 7950 kg | 8300 kg |
Ładowność handlowa silosu została obliczona dla kubatury nominalnej silosu i materiału o gęstości 750kg/m3. Rzeczywista ładowność może się różnić ponieważ zależy od wielu parametrów takich jak rodzaj składowanego ziarna, ilość zanieczyszczeń i wilgotność.
SILOS ZAPROJEKTOWANY Z ZASTOSOWANIEM BUDOWLANYCH NORM EUROPEJSKICH EUROCODE
Schemat budowy silosów KONSIL200 na przykładzie modelu KONSIL200/9
Standardowe i opcjonalne wyposażenie silosów typu KONSIL200:
| |
KONSIL 200/7 | KONSIL 200/8 | KONSIL 200/9 |
| Drabina zewnętrzna | O | O | O |
| Właz serwisowy dolny | S | S | S |
| Górny otwór serwisowy | S | S | S |
| Właz górnego otworu serwisowego | O | O | O |
| Centralny wlot załadunkowy | S | S | S |
| Króciec do rozładunku awaryjnego 2szt. | S | S | S |
| Zasuwa | S | S | S |
| Wielopunktowa sonda do pomiaru emperatury | O | O | O |
| Pomost obsługowy | O | O | O |
| Schody dachowe | O | O | O |
