Silosy paszowe PBIN
-
- Służą przede wszystkim do przechowywania suchych mieszanek paszowych.
- Można w nich przechowywać zboże lub pellet.
- Lejowe dno o kącie wewnętrznym 55° zapobiega zawieszaniu się paszy.

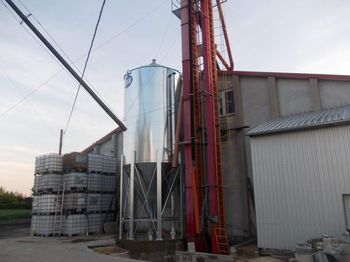

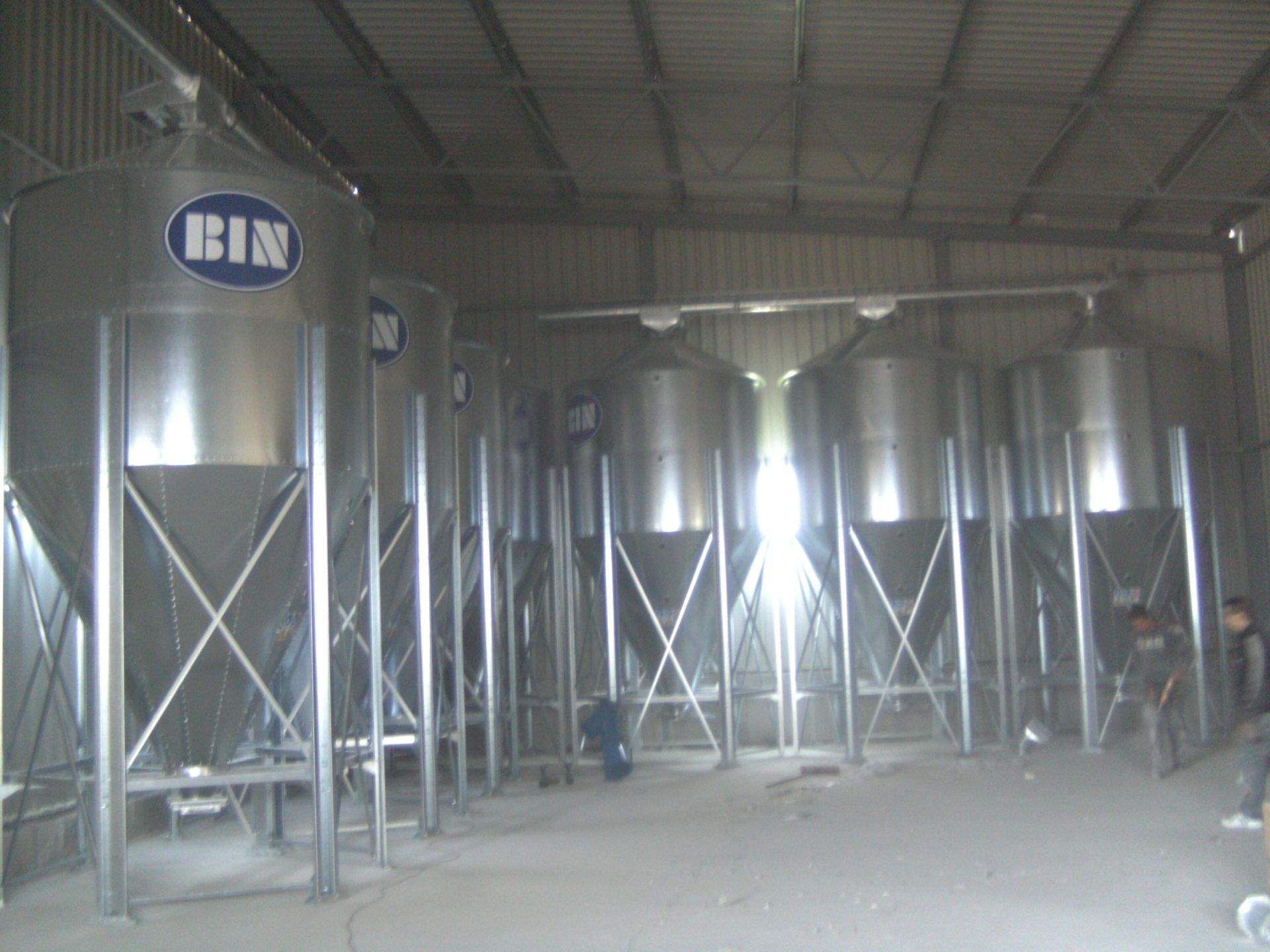

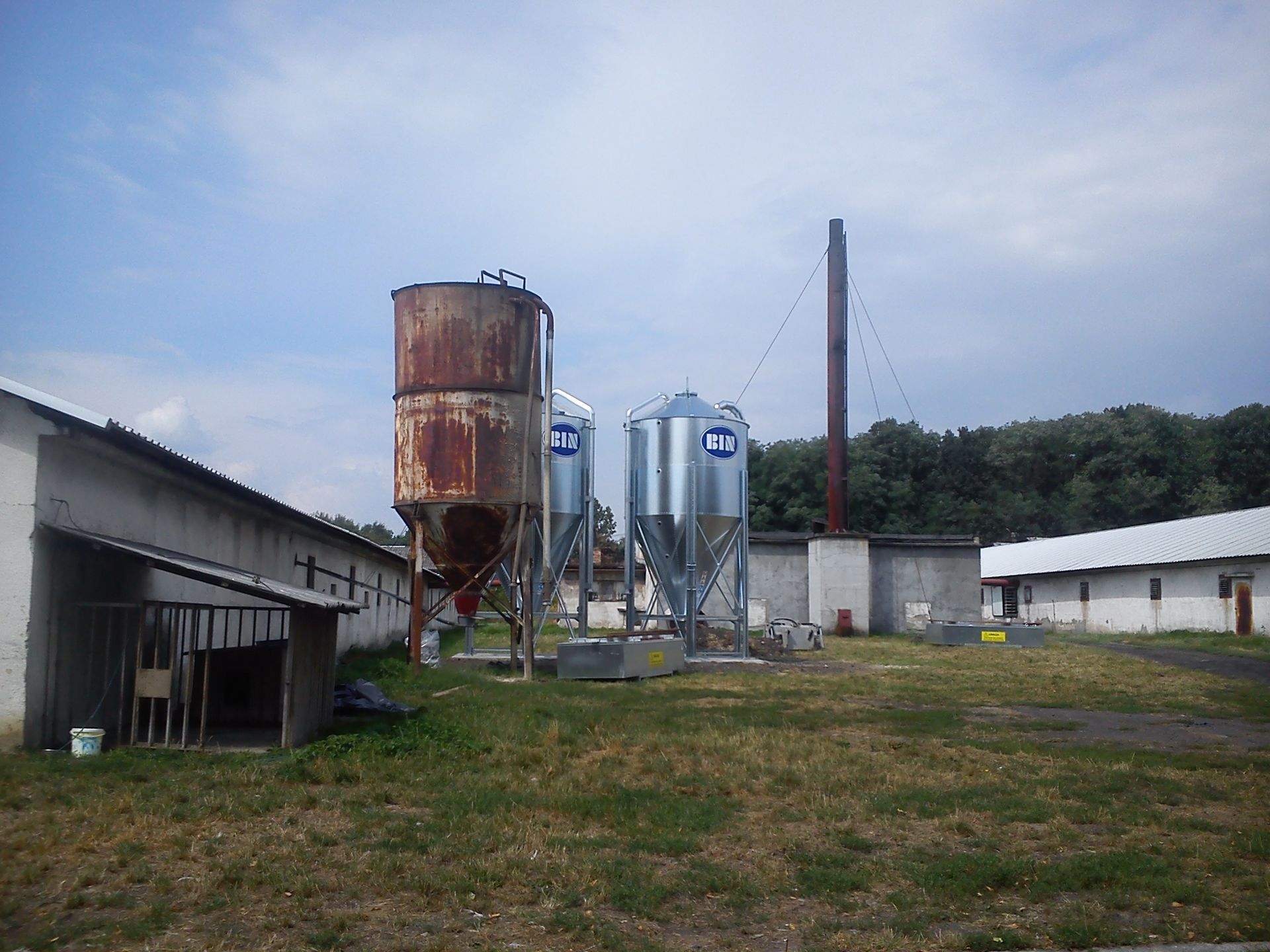

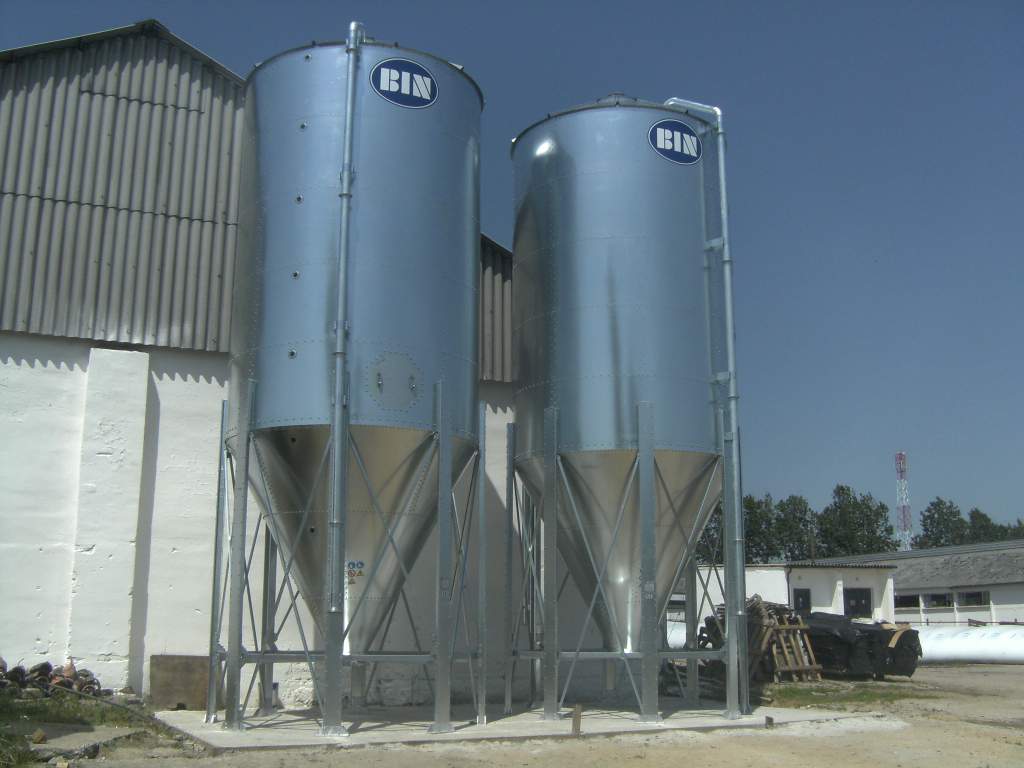

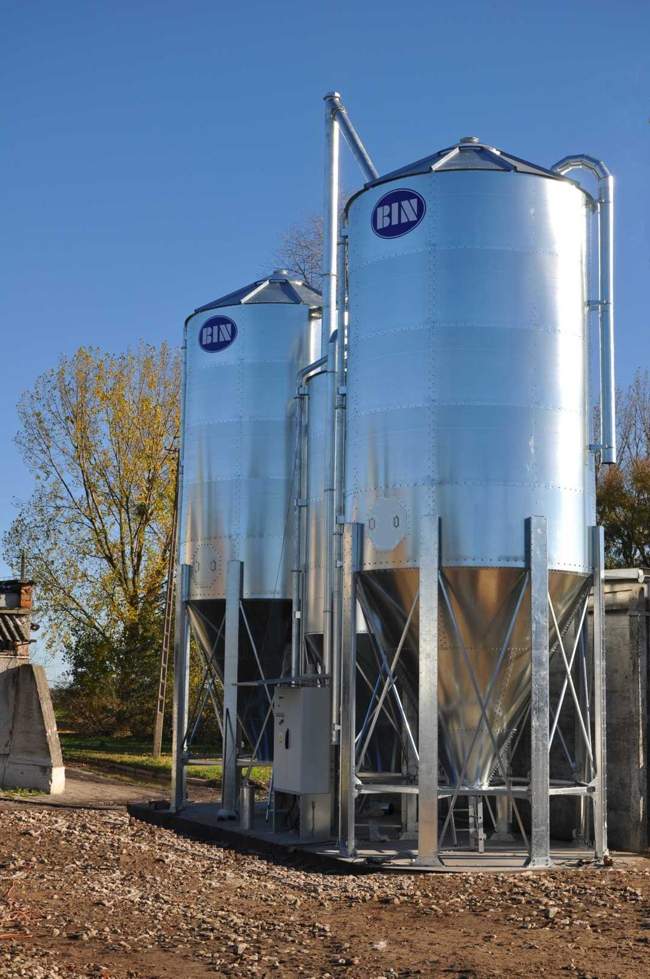

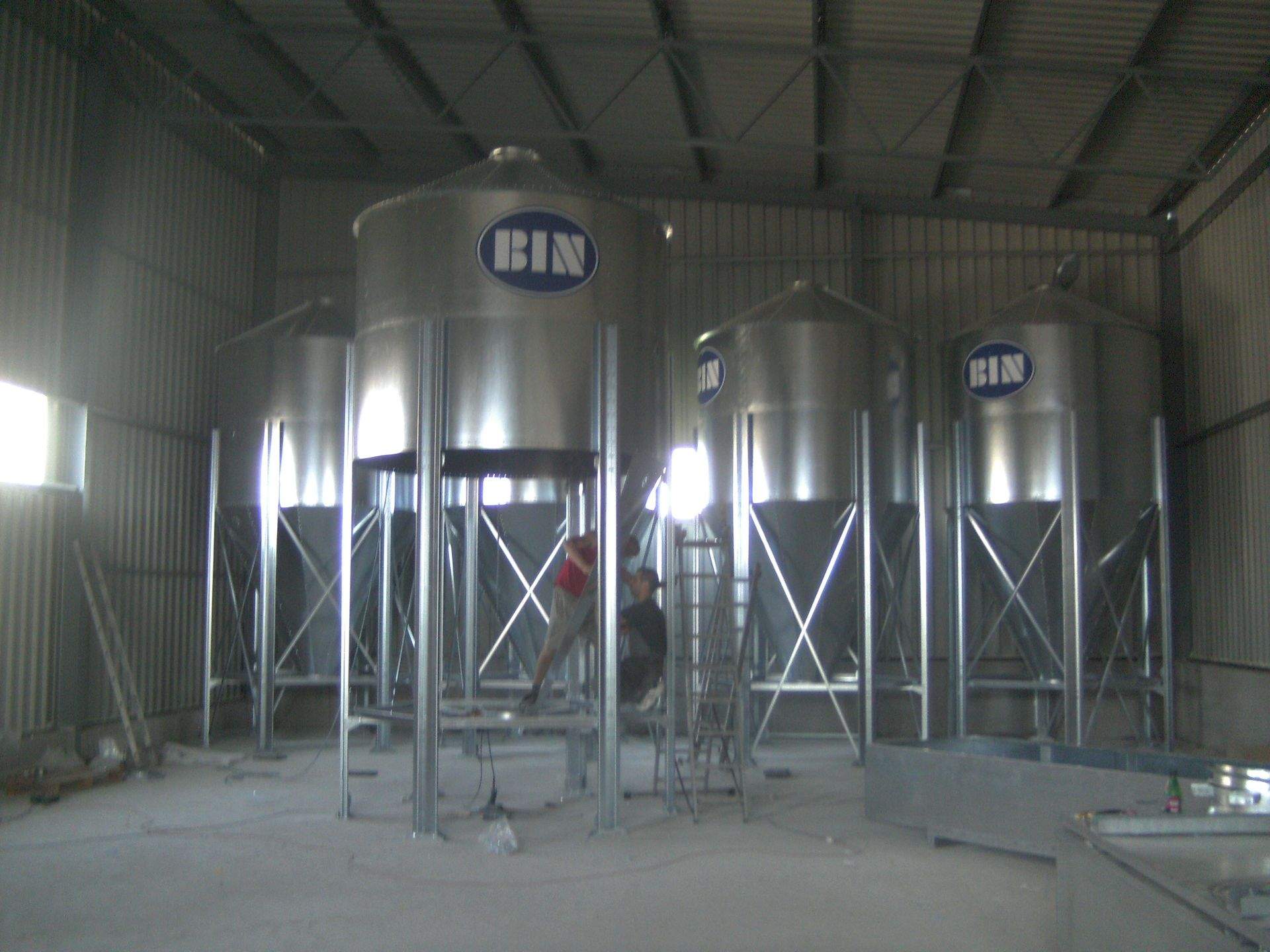

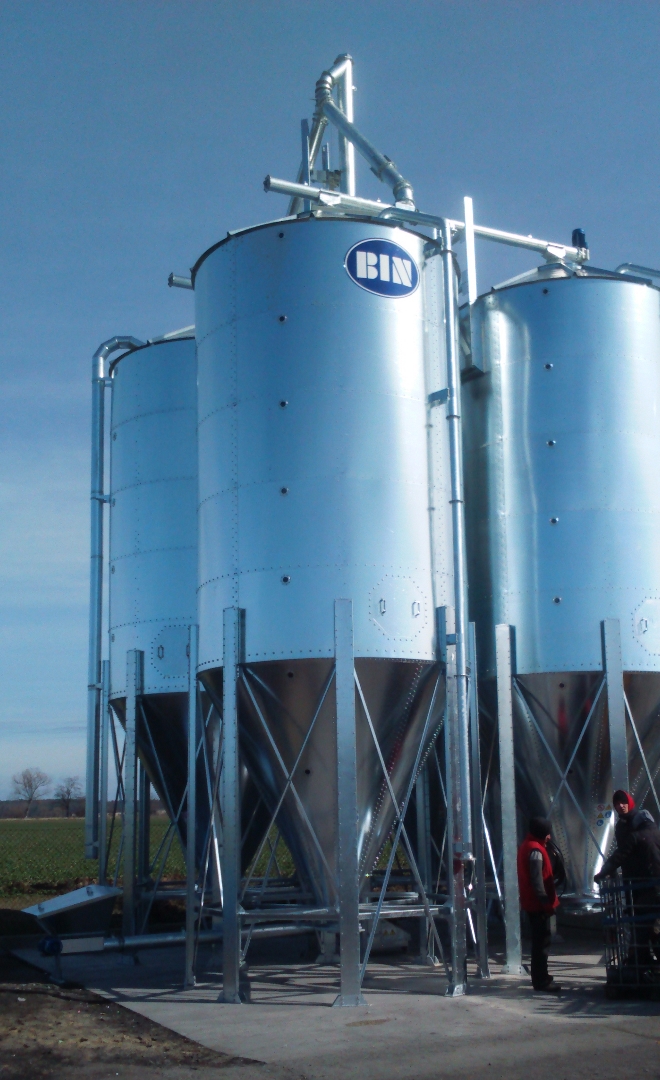

- Silosy paszowe można montować na zewnątrz lub wewnątrz budynku.
Dane techniczne silosów paszowych:
|
model |
PBIN3 |
PBIN5 |
PBIN9 |
PBIN12 |
PBIN15 |
PBIN21/M |
PBIN26/M |
PBIN31/M |
|
ładowność dla paszy o ciężarze 650 kg/m3 |
3,25t |
5t |
9,2t |
12,2t |
15,1t |
21,2t |
26,1t |
31t |
|
ładowność dla pszenicy o ciężarze 750 kg/m3 |
3,75t |
5,8t |
10,6t |
14t |
17,4t |
24,5t |
30,1t |
35,8t |
|
ładowność dla pelletu o ciężarze 580 kg/m3 |
2,9t |
4,5t |
8,2t |
10,9t |
13,5t |
18,9t |
23,3t |
27,7t |
|
objętość |
5m3 |
7,7m3 |
14,1m3 |
18,7m3 |
23,2m3 |
32,6m3 |
40,1m3 |
47,7m3 |
|
wysokość |
3,81m |
4,79m |
5,34m |
6,29m |
7,24m |
7,26m |
8,21m |
9,16m |
|
średnica |
1,91m |
1,91m |
2,48m |
2,48m |
2,48m |
3,18m |
3,18m |
3,18m |
|
masa |
260kg |
310kg |
770kg |
860kg |
950kg |
1490kg |
1605kg |
1720kg |
Ładowność rzeczywista materiału zgromadzonego w silosie zależy m.in. od: sposobu załadunku, właściwości usypowych materiału, dopuszczalnego maksymalnego poziomu napełnienia silosu itp.
Wysokość silosu jest mierzona od powierzchni fundamentu do centralnego / uniwersalnego wlotu załadunkowego.

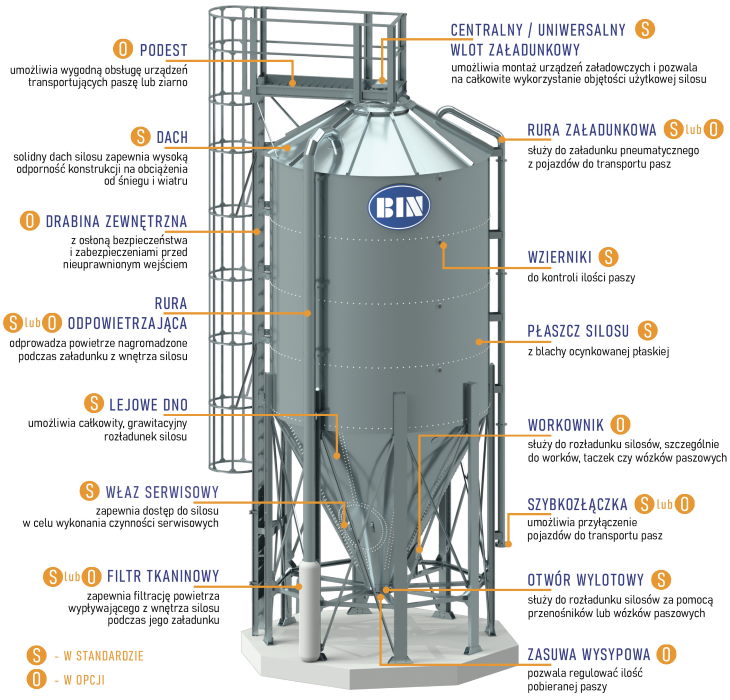

Wyposażenie standardowe silosów PBIN3, PBIN5, PBIN9, PBIN12 i PBIN15:
-
- uniwersalny wlot załadunkowy (otwierany linką, o średnicy 390mm)
- właz serwisowy
- wzierniki
- filtr tkaninowy
- rura załadunkowa z szybkozłączką
- rura odpowietrzająca
Wyposażenie opcjonalne silosów PBIN3, PBIN5, PBIN9, PBIN12 i PBIN15:
-
- zasuwa wysypowa Φ200 do podłączenia przenośnika ślimakowego typu PS160 lub PS220
- zasuwa wysypowa Φ400 do rozładunku na wózek
- zasuwa wysypowa do przenośnika skośnego Φ100 lub Φ140
- workownik
Wyposażenie standardowe silosów PBIN21/M, PBIN26/M i PBIN31/M:
-
- centralny wlot załadunkowy (do przykręcenia rury spadowej lub przenośnika, o średnicy 200mm)
- właz serwisowy
- wzierniki
Wyposażenie opcjonalne silosów PBIN21/M, PBIN26/M i PBIN31/M:
-
- filtr tkaninowy
- rura załadunkowa z szybkozłączką
- rura odpowietrzająca
- zasuwa wysypowa Φ200 do podłączenia przenośnika ślimakowego typu PS160 lub PS220
- zasuwa wysypowa Φ400 do rozładunku na wózek
- zasuwa wysypowa do przenośnika skośnego Φ100 lub Φ140
- workownik
- drabina i podest

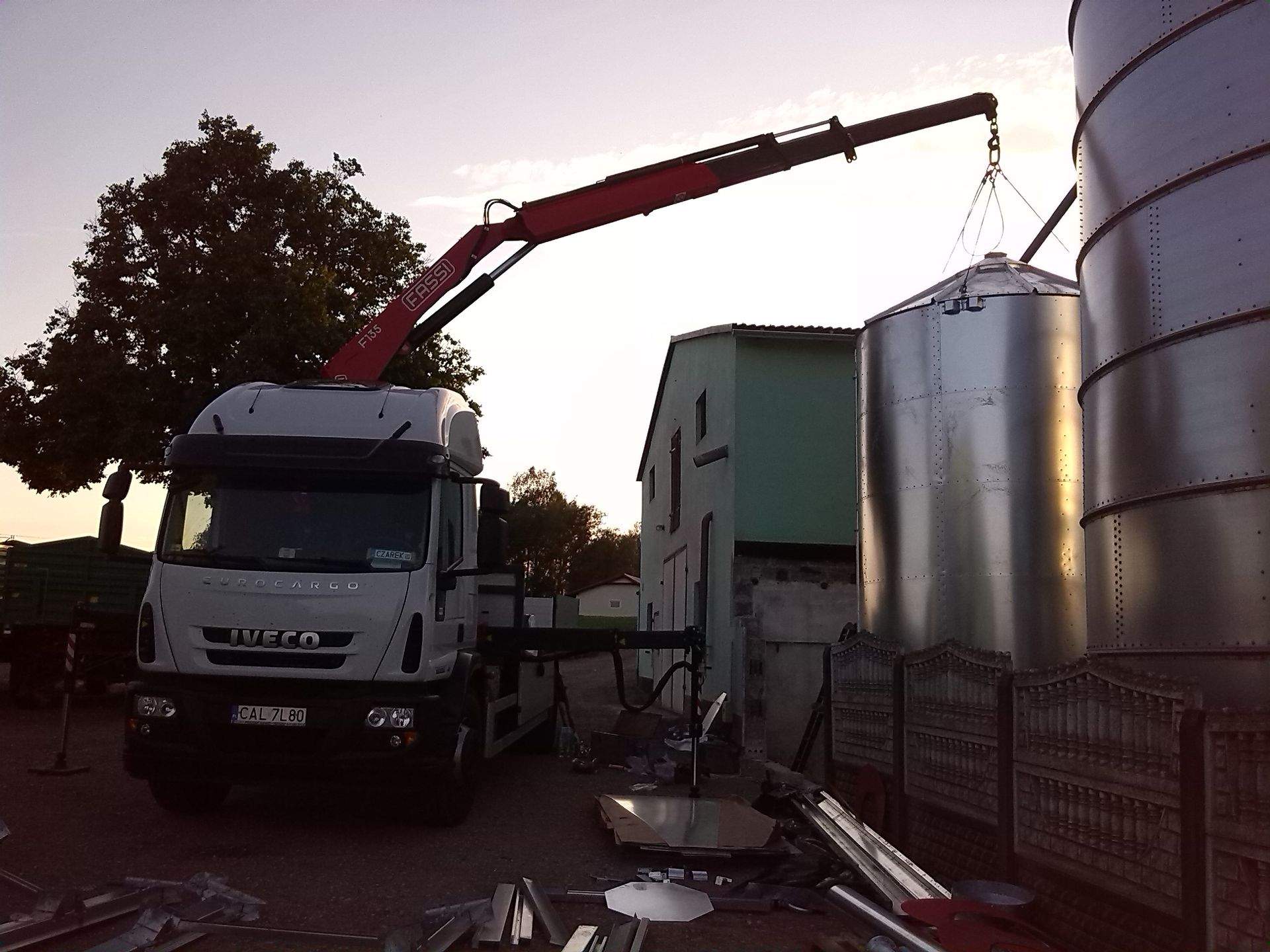

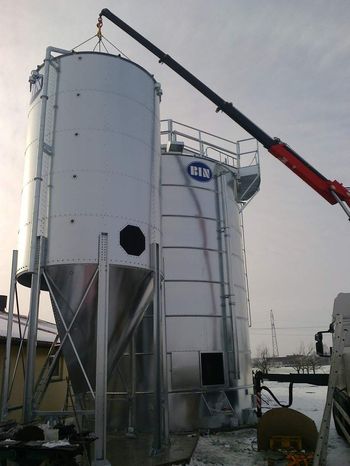

Montaż i transport:

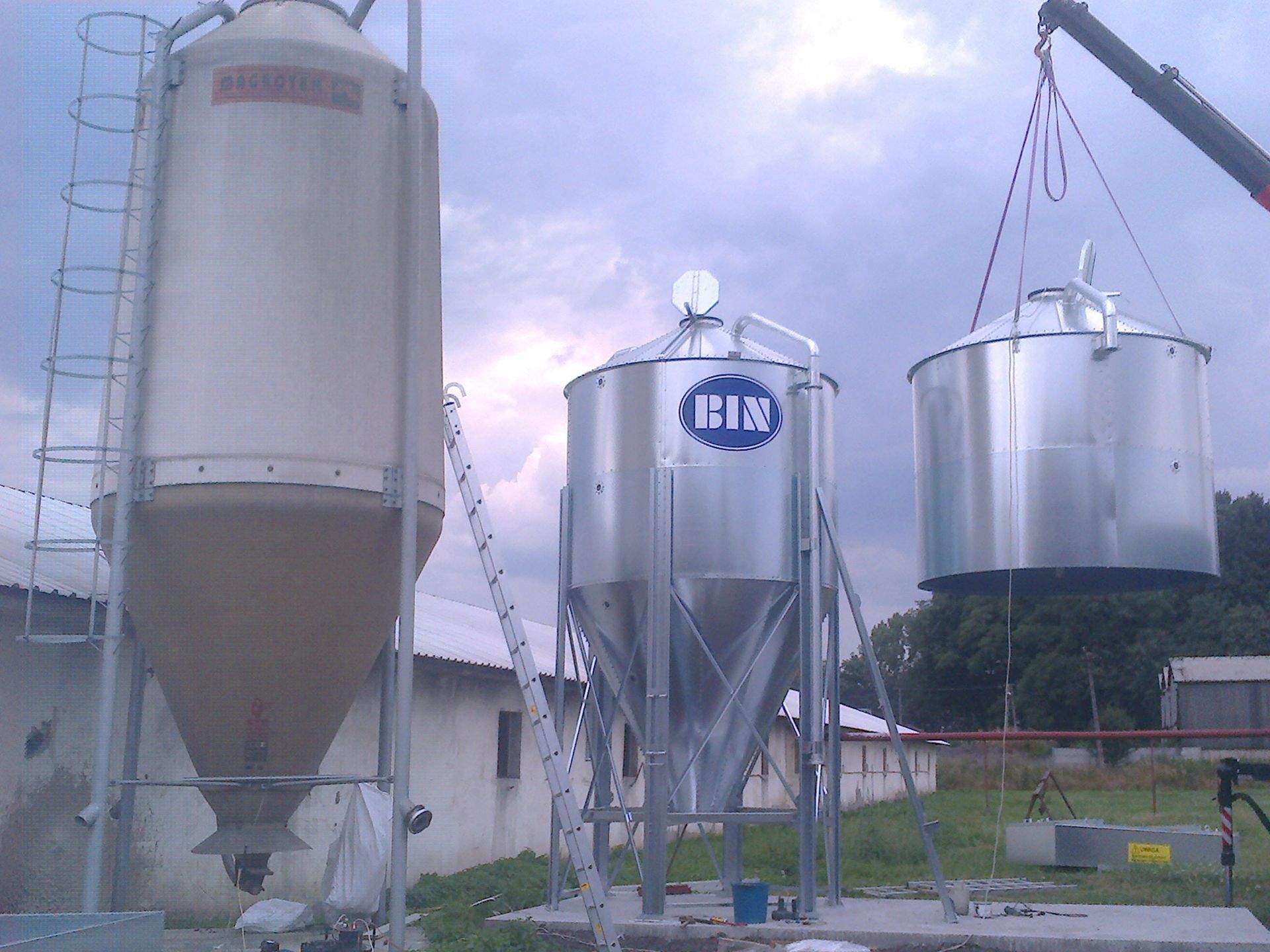

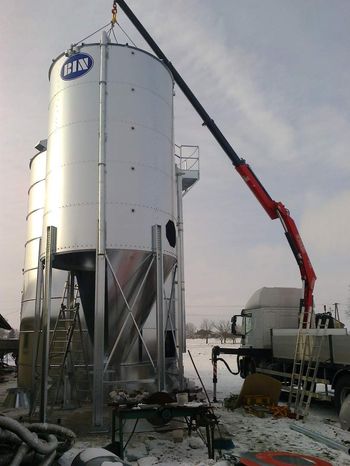

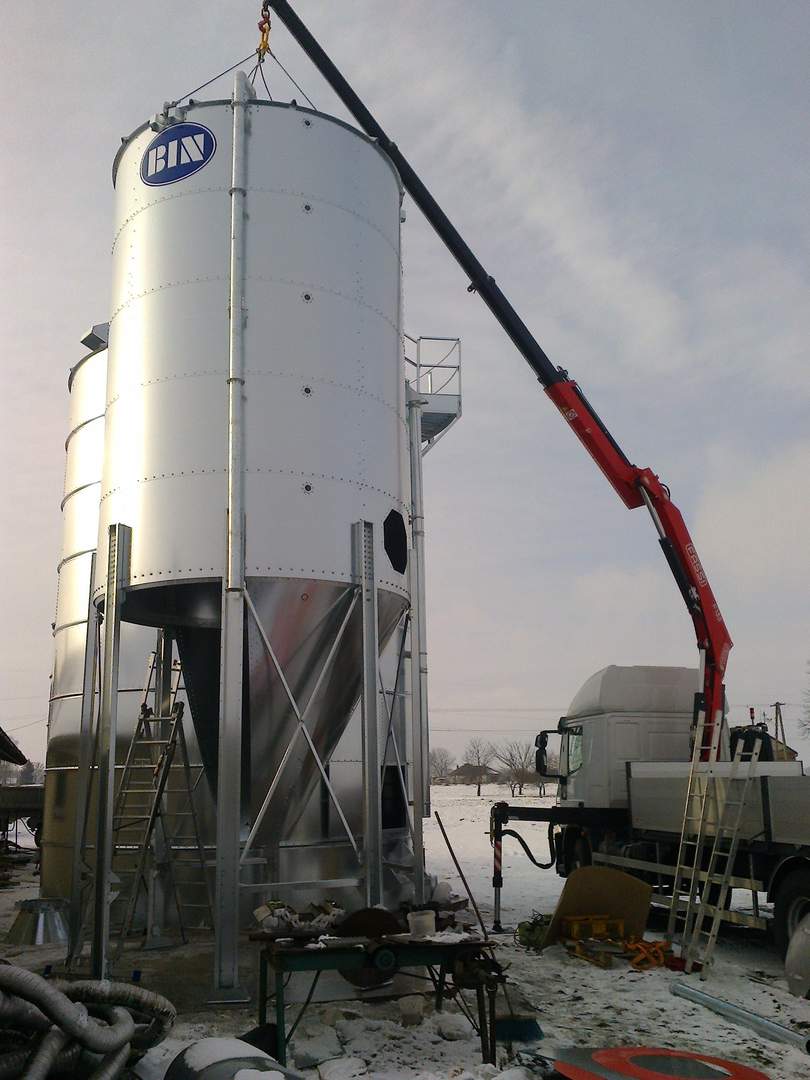

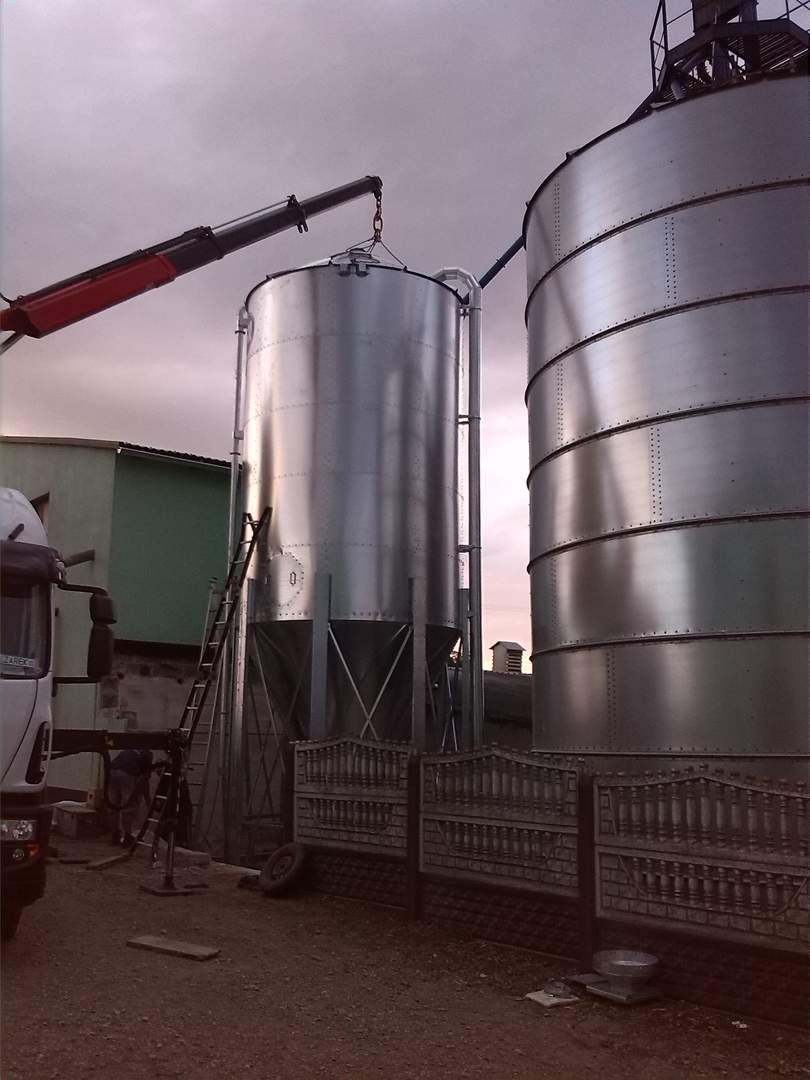

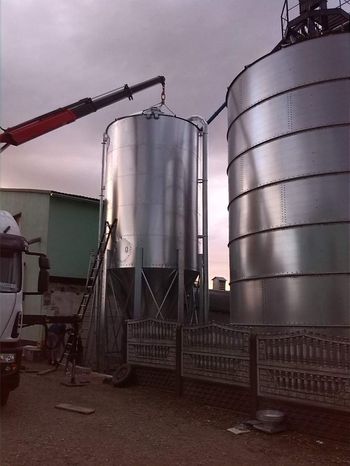

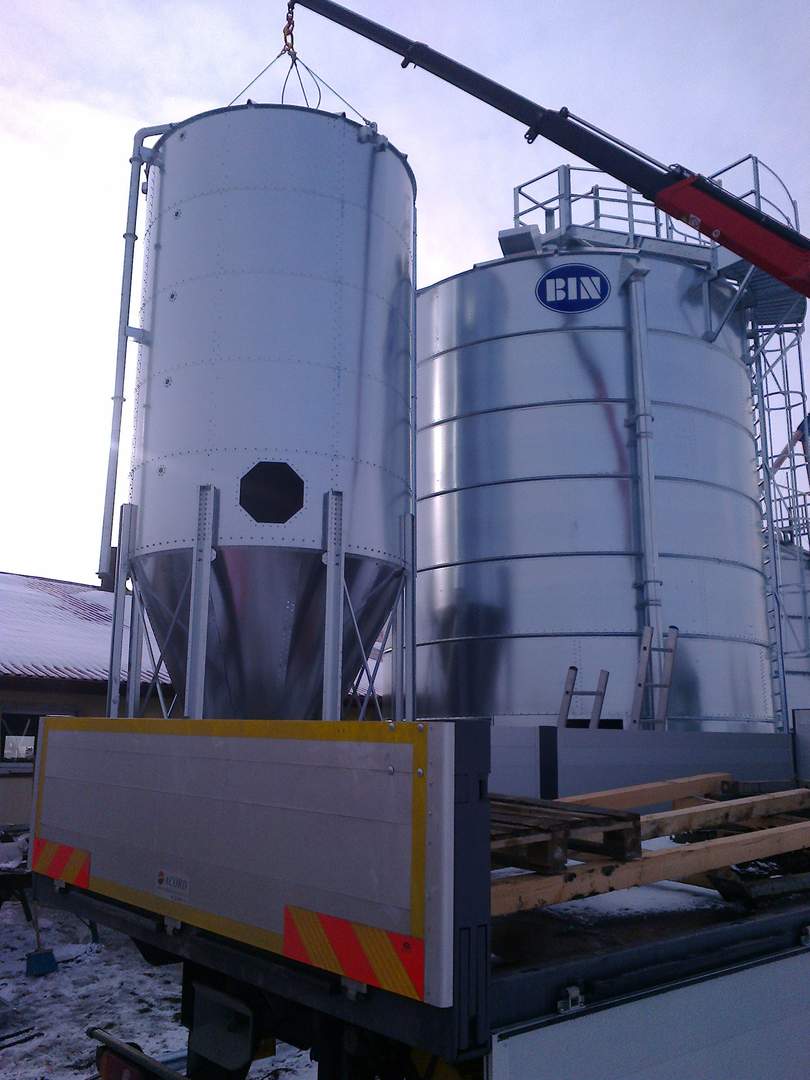

Silosy paszowe PBIN3, PBIN5, PBIN9, PBIN12 i PBIN15 są montowane w siedzibie BIN i przewożone w całości do klienta. Ale można je kupić w elementach do montażu na miejscu budowy.

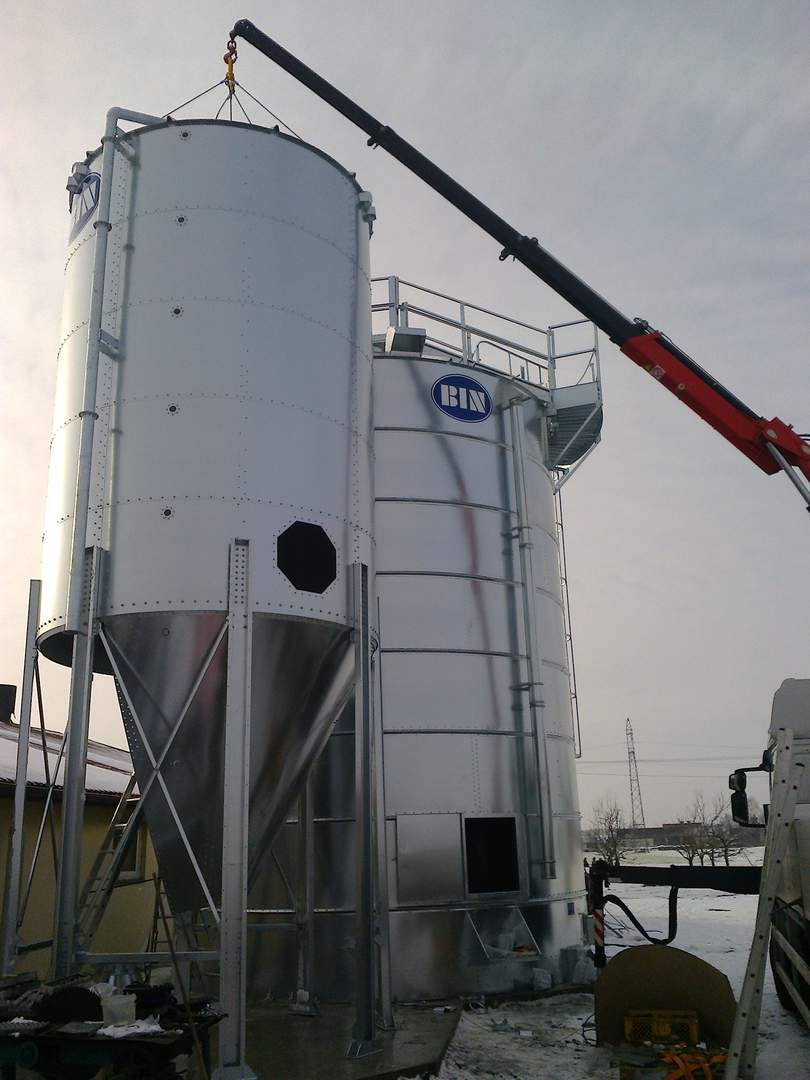

Silosy paszowe PBIN21/M, PBIN26/M i PBIN31/M są dostarczane do odbiorców w elementach i montowane na miejscu budowy.

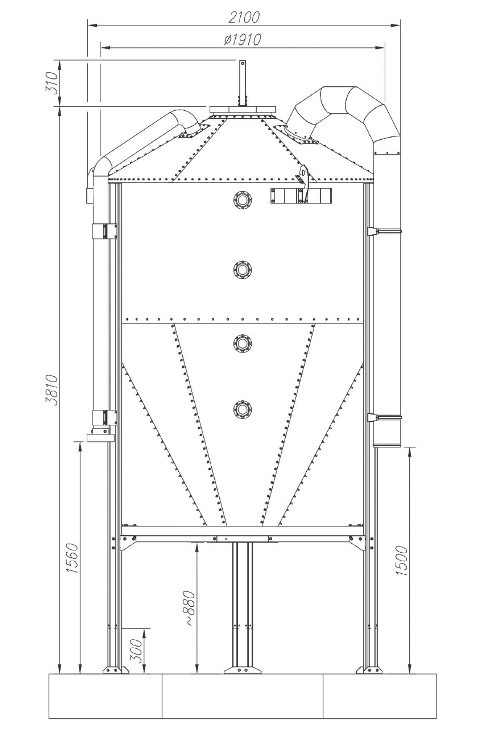

Rysunek techniczny silosu PBIN3:
Rysunek techniczny silosu PBIN5:

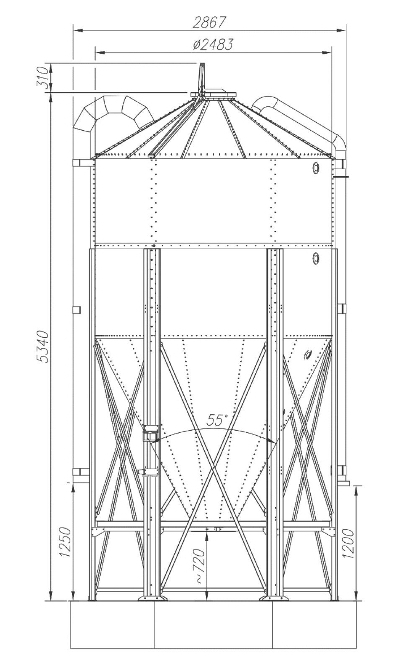

Rysunek techniczny silosu PBIN9:

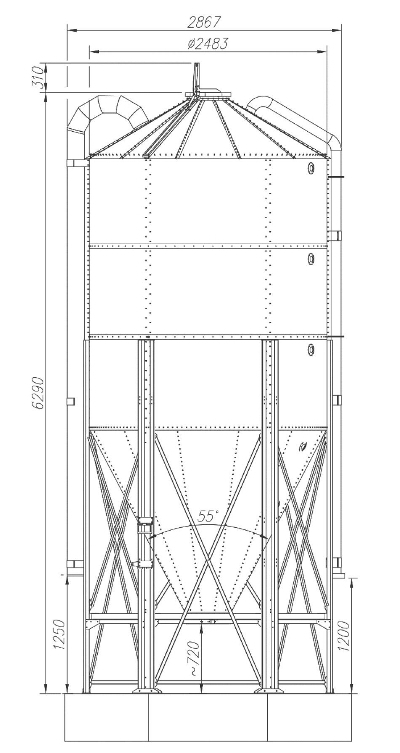

Rysunek techniczny silosu PBIN12:

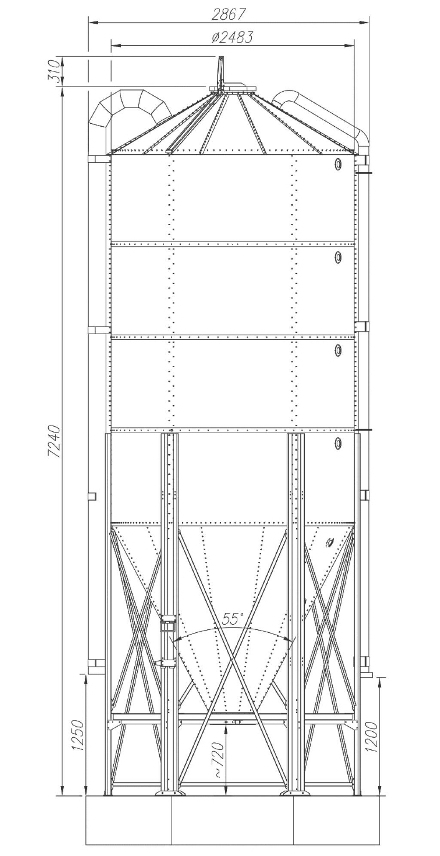

Rysunek techniczny silosu PBIN15:

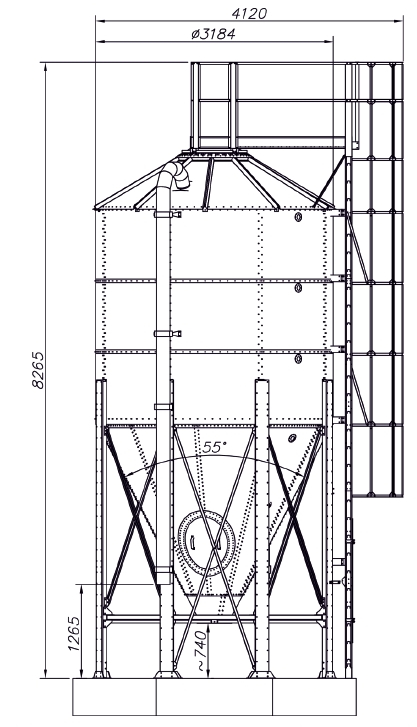

Rysunek techniczny silosu PBIN21/M:

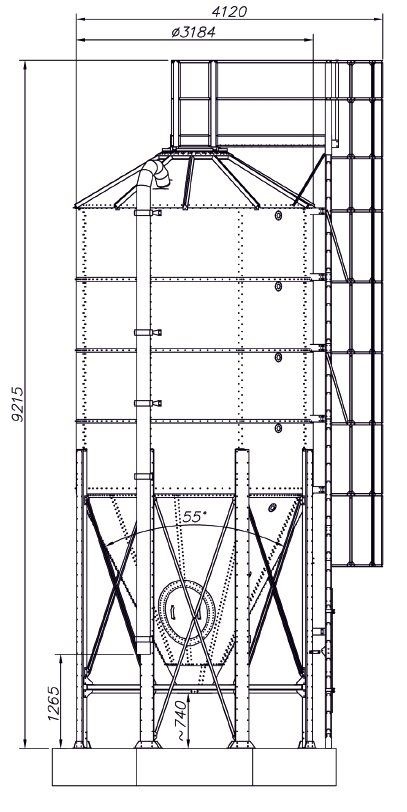

Rysunek techniczny silosu PBIN26/M:

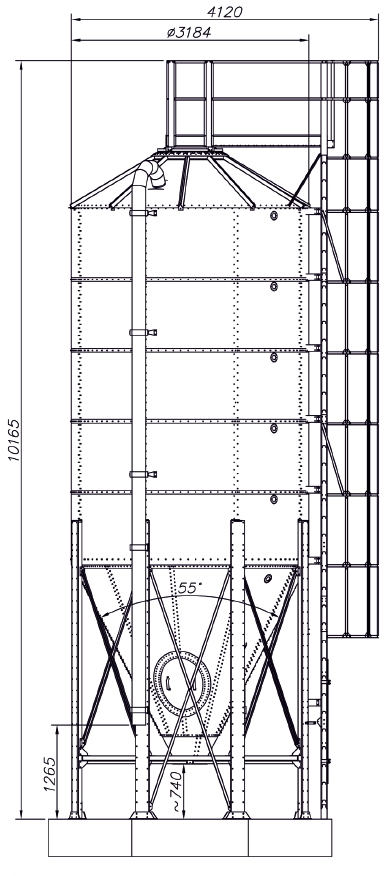

Rysunek techniczny silosu PBIN31/M:
Wytyczne fundamentowe dla silosów paszowych:
|
typ silosu |
wszystkie PBIN |
|
grubość płyty |
30cm |
|
min. klasa betonu |
C20/25 (B25) |
|
zbrojenie |
stal klasy AIII żebrowana siatka krzyżowo-zbrojona górą i dołem Φ12 co 15cm otulina 5cm siatki obrócone o 45° |

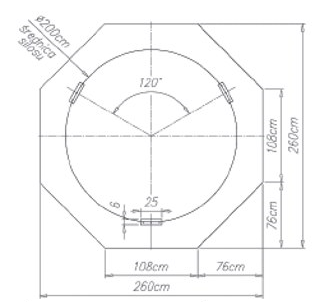

rzut płyty fundamentowej dla PBIN3 i PBIN5:

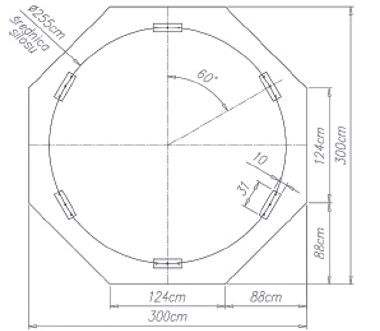

rzut płyty fundamentowej dla PBIN9, PBIN12 i PBIN15:
rzut płyty fundamentowej dla PBIN21/M, PBIN26/M i PBIN31/M:
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
