Silosy lejowe typu KONSIL60
Dane techniczne silosu typu KONSIL60:
| LP | PARAMETR | MODEL K60/3 | MODEL K60/4 | MODEL K60/5 | MODEL K60/6 | MODEL K60/7 | MODEL K60/8 |
| 1 | Powierzchnia zabudowy silosu | 15,6 m2 | 15,6 m2 | 15,6 m2 | 15,6 m2 | 15,6 m2 | 15,6 m2 |
| 2 | Powierzchnia użytkowa silosu | 15,6 m2 | 15,6 m2 | 15,6 m2 | 15,6 m2 | 15,6 m2 | 15,6 m2 |
| 3 | Kubatura całkowita silosu | 63,5 m3 | 78,4 m3 | 93,2 m3 | 108 m3 | 123 m3 | 138 m3 |
| 4 | Kubatura użytkowa silosu | 63,5 m3 | 78,4 m3 | 93,2 m3 | 108 m3 | 123 m3 | 138 m3 |
| 5 | Ładowność silosu[1] | 47,6 ton | 58,8 ton | 69,9 ton | 81 ton | 92,3 t | 103,5 t |
| 6 | Średnica silosu | 4,46 m | 4,46 m | 4,46 m | 4,46 m | 4,46 m | 4,46 m |
| 7 | Wysokość całkowita | 7,14 m | 8,09 m | 9,04 m | 10,00 m | 11,05 m | 12,00 m |
| 8 | Wysokość płaszcza silosu | 2,90 m | 3,85 m | 4,80 m | 5,75 m | 6,70 m | 7,65 m |
| 9 | Ilość słupów | 8 szt | 8 szt | 8 szt | 8 szt | 8 szt | 8 szt |
| 10 | Masa silosu | 2665 kg | 2785 kg | 2905 kg | 3025 kg | 3500 kg | 3820 kg |
Ładowność handlowa silosu została obliczona dla kubatury nominalnej silosu i materiału o gęstości 750kg/m3. Rzeczywista ładowność może się różnić ponieważ zależy od wielu parametrów takich jak rodzaj składowanego ziarna, ilość zanieczyszczeń i wilgotność.
SILOS ZAPROJEKTOWANY Z ZASTOSOWANIEM BUDOWLANYCH NORM EUROPEJSKICH EUROCODE
Standardowe i opcjonalne wyposażenie silosów
|
K60/3 |
K60/4 |
K60/5 |
K60/6 |
K60/7 | K60/8 | |
|
drabina zewnętrzna |
S |
S |
S |
S |
S | S |
|
właz serwisowy dolny |
S |
S |
S |
S |
S | S |
|
górny otwór inspekcyjny |
S |
S |
S |
S |
S | S |
|
centralny wlot załadunkowy |
S |
S |
S |
S |
S | S |
|
króciec do rozładunku awaryjnego |
S |
S |
S |
S |
S | S |
|
zasuwa |
S |
S |
S |
S |
S | S |
|
wielopunktowa sonda do pomiaru temperatury |
O |
O |
O |
O |
O TEMP_S_10 |
O TEMP_S_10 |

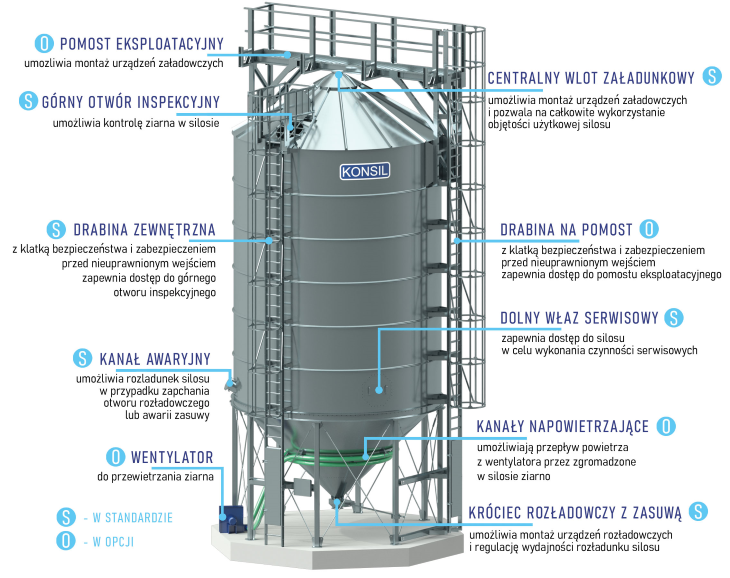

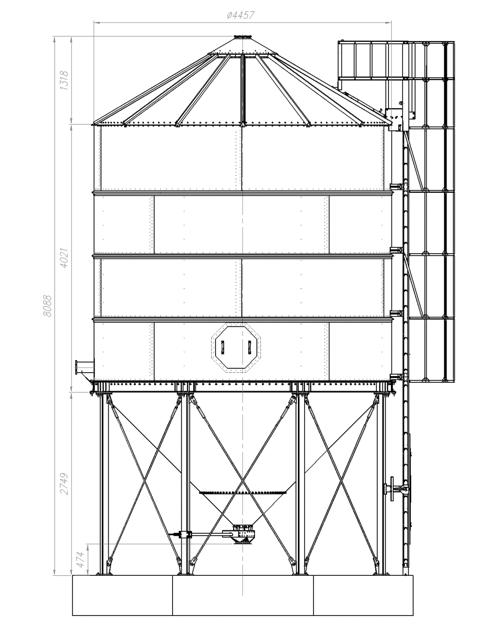

Schemat budowy silosów KONSIL60 na przykładzie modelu KONSIL60/4

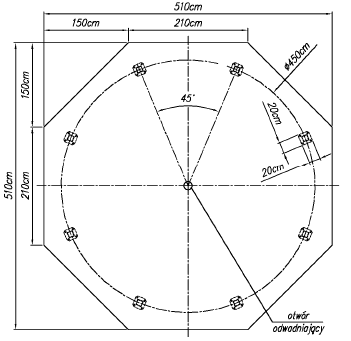

Charakterystyka płyt fundamentowych silosów typu KONSIL60
Opis techniczyny fundamentu
a)wytyczne do projektowania fundamentów

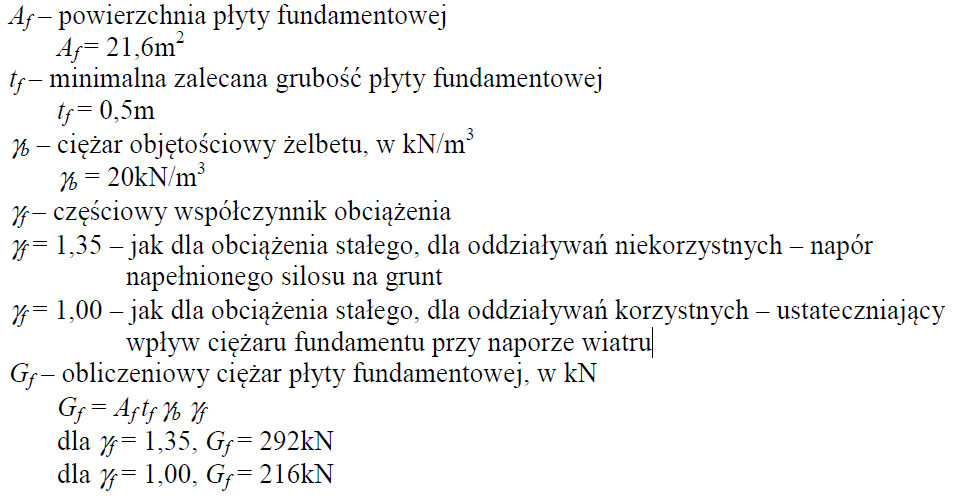

- niektóre parametry płyty fundamentowej:
Niniejsze parametry mają charakter orientacyjny i w przypadku wprowadzenia istotnych zmian projektowanej płyty fundamentowej należy je oszacować zgodnie z przyjętymi założeniami.
- warunki geotechniczne – przy projektowaniu fundamentów pod silos KONSIL60/6 należy uwzględnić lokalne warunki geotechniczne;
- minimalna klasa betonu – C16/20 (B20);
- minimalna grubość płyty – 400mm;
- wymiary płyty według rys.

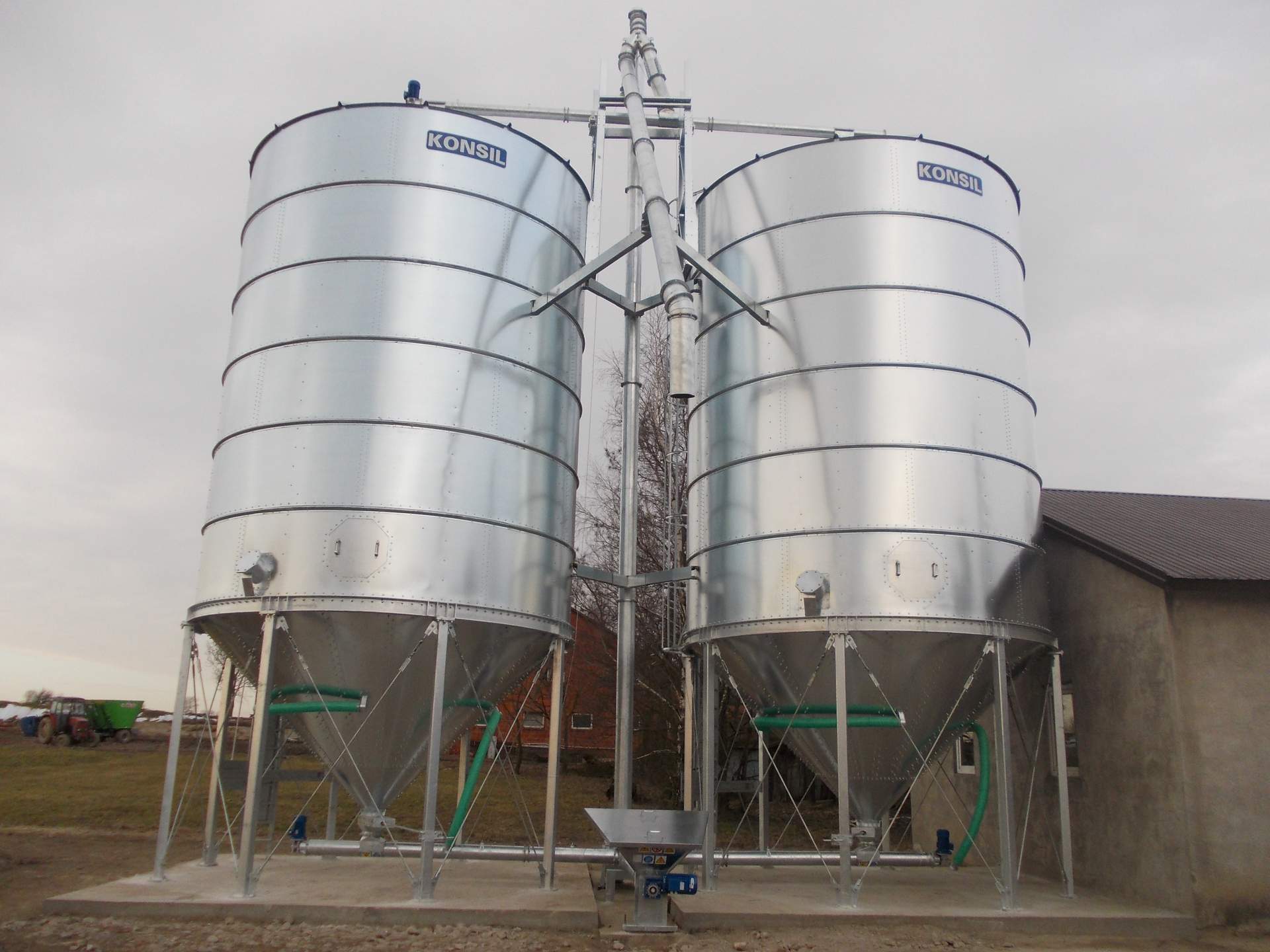

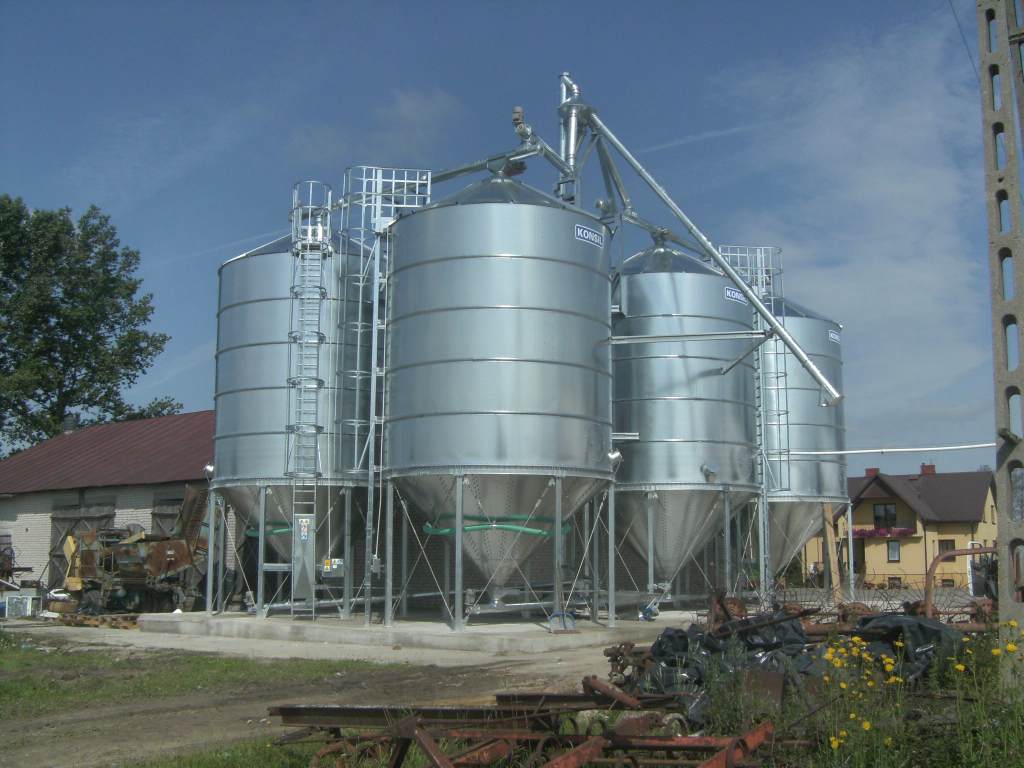

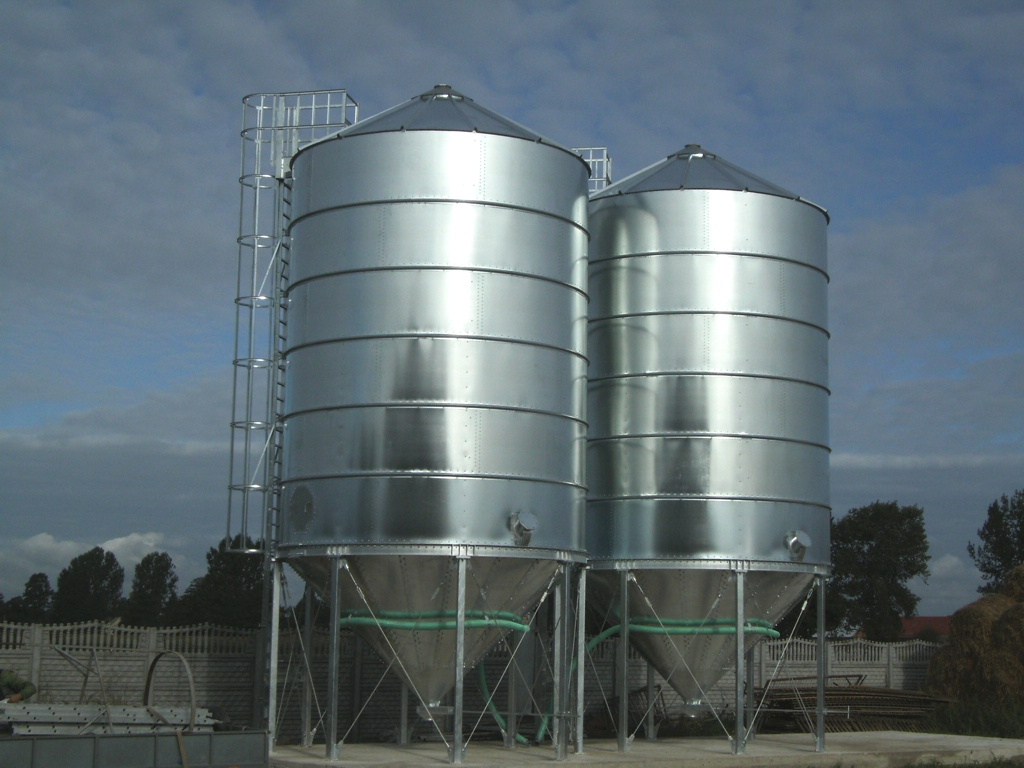

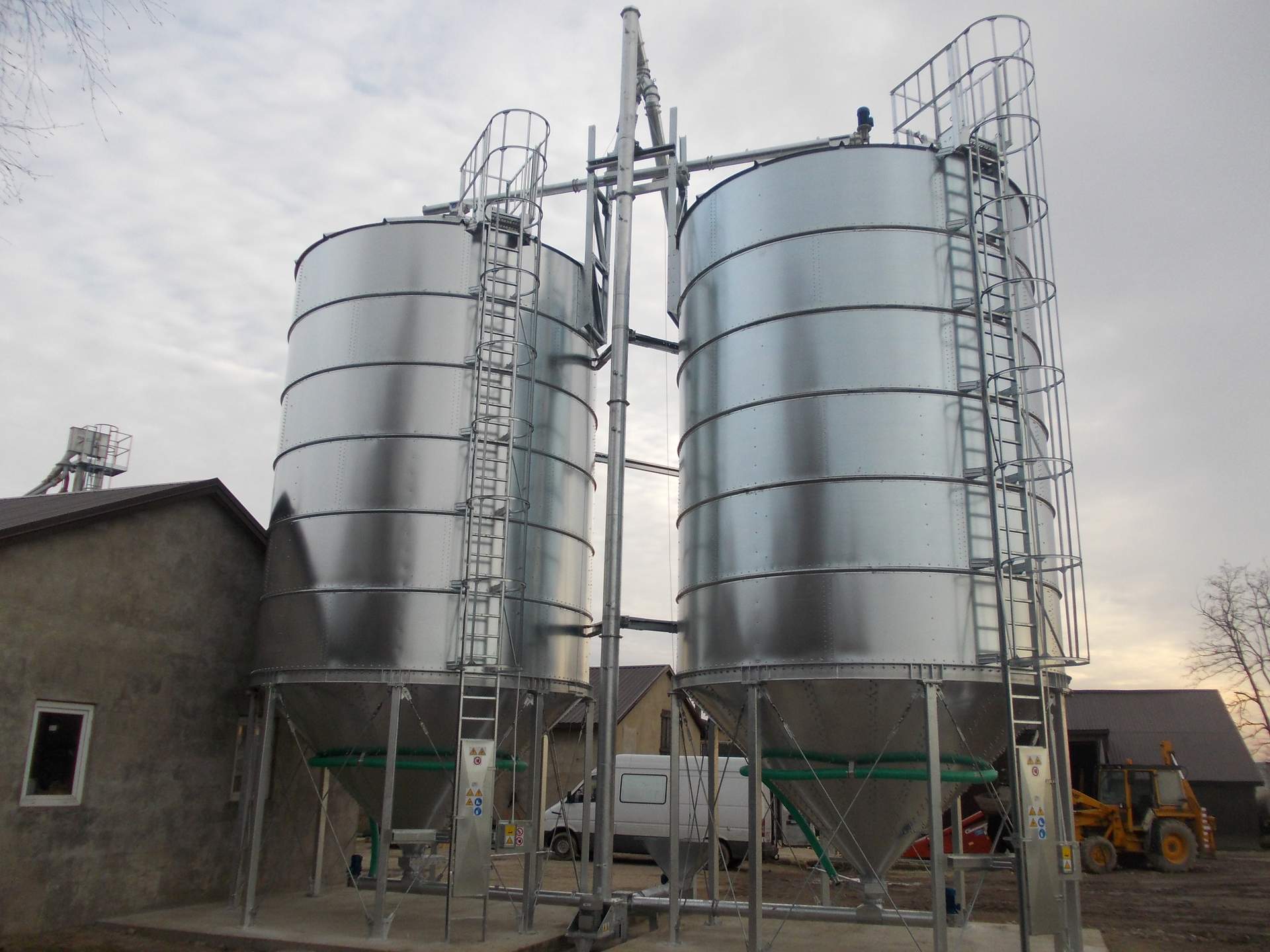

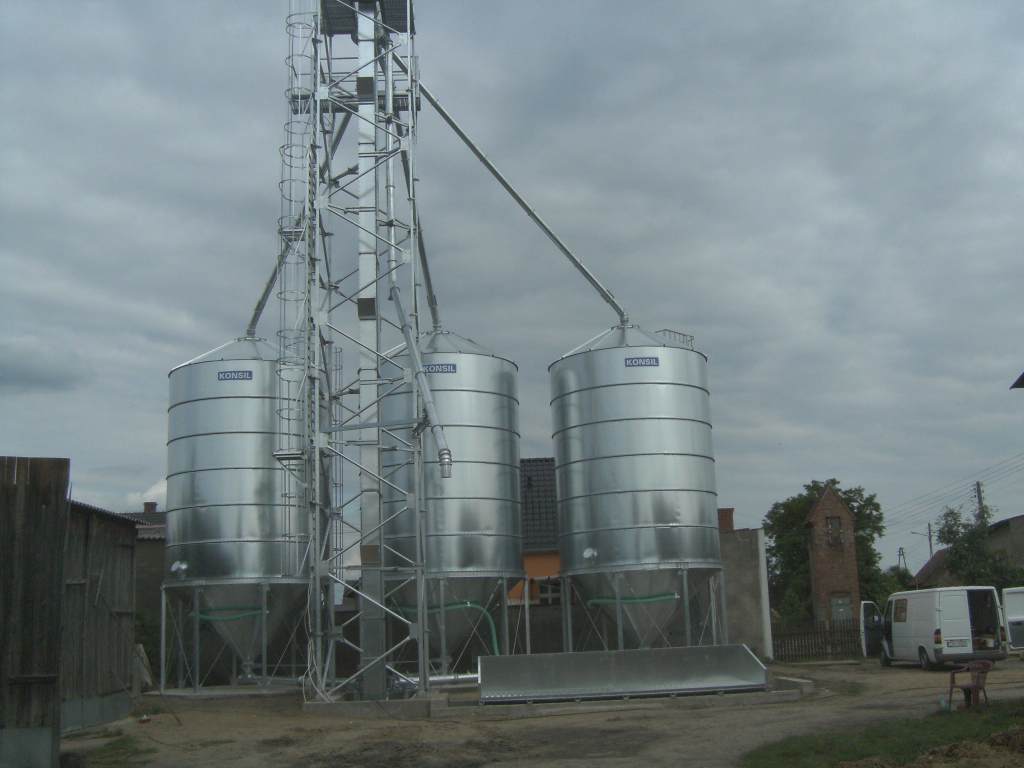

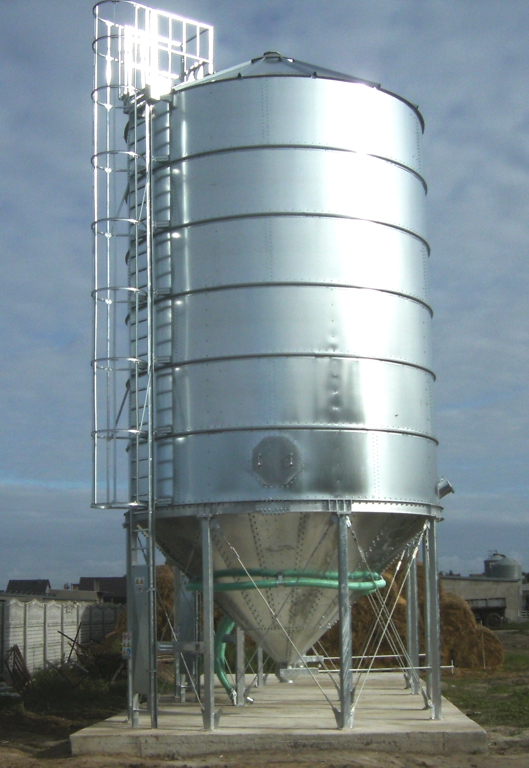

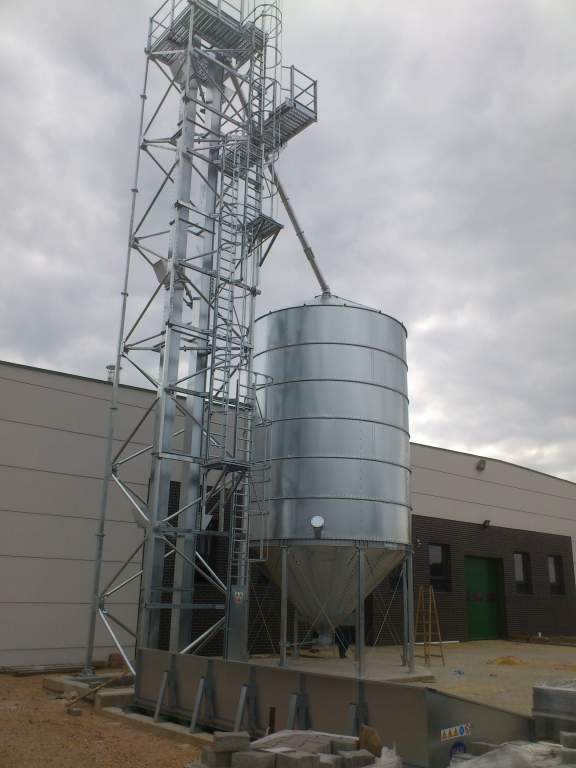

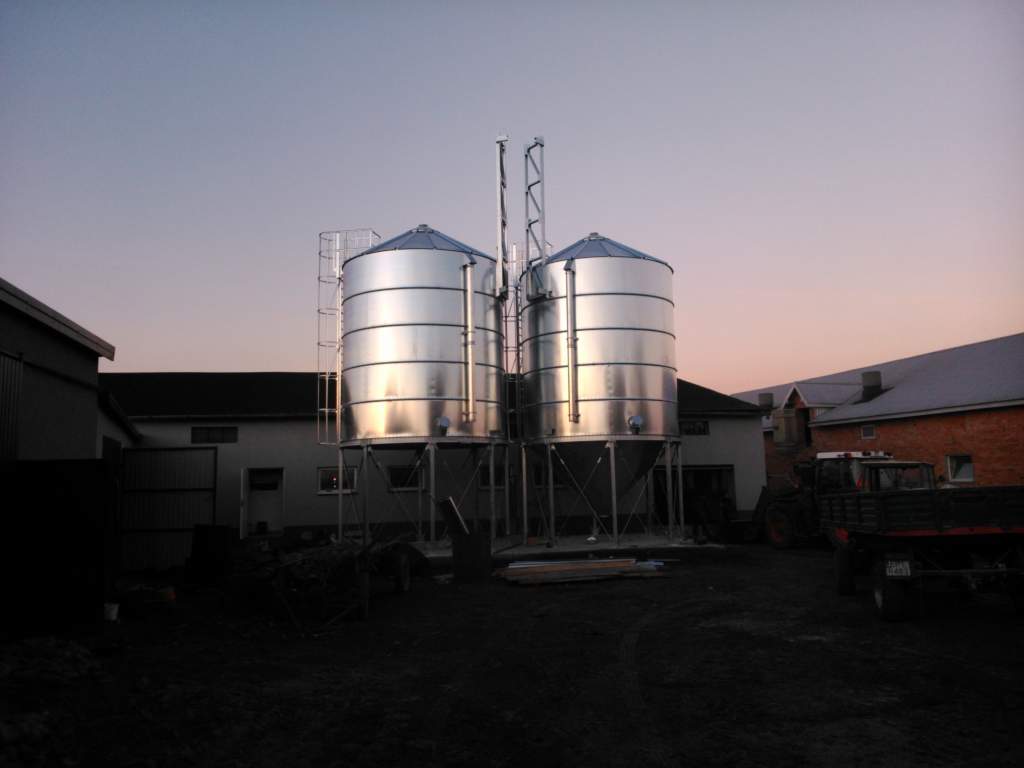

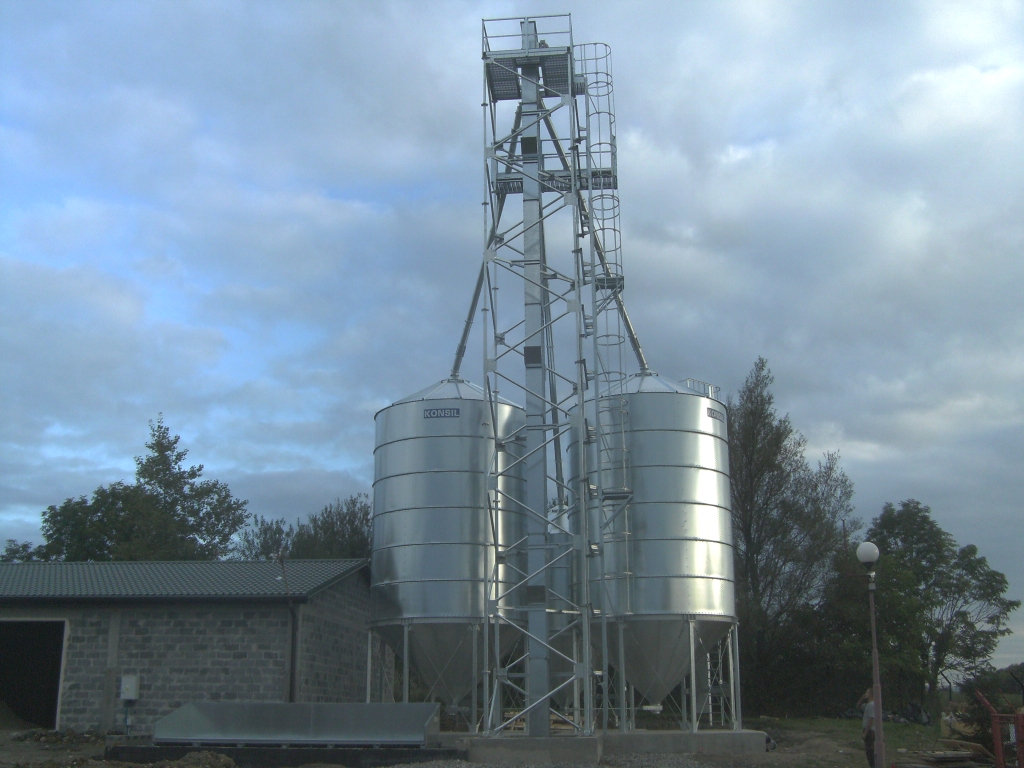

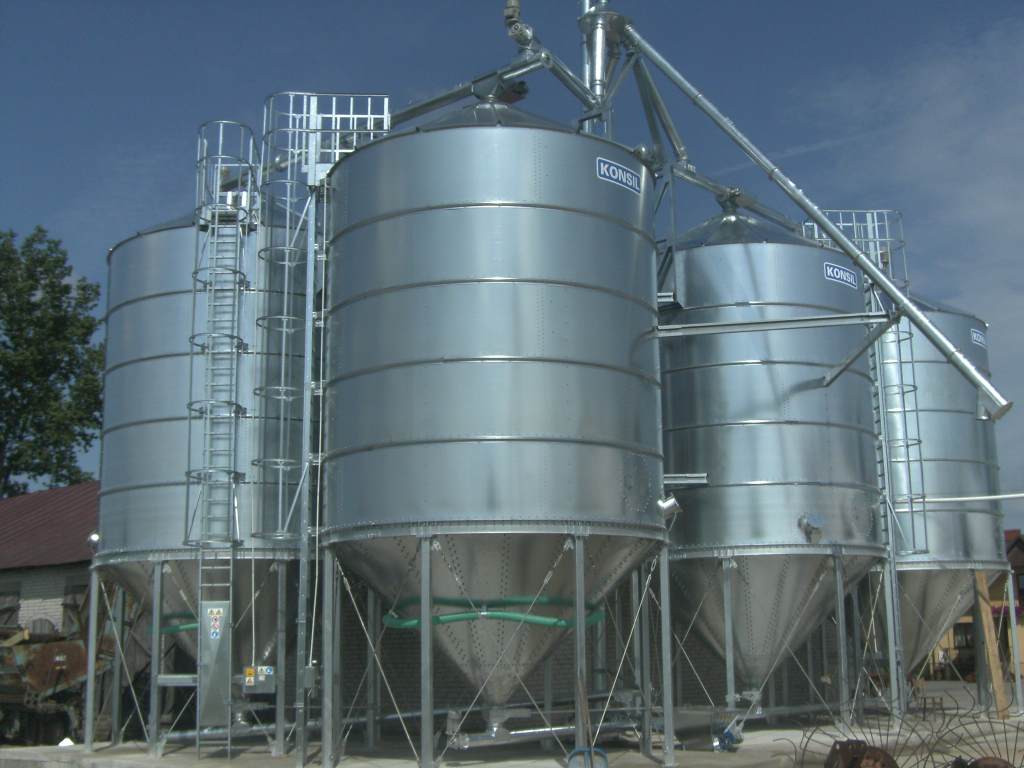

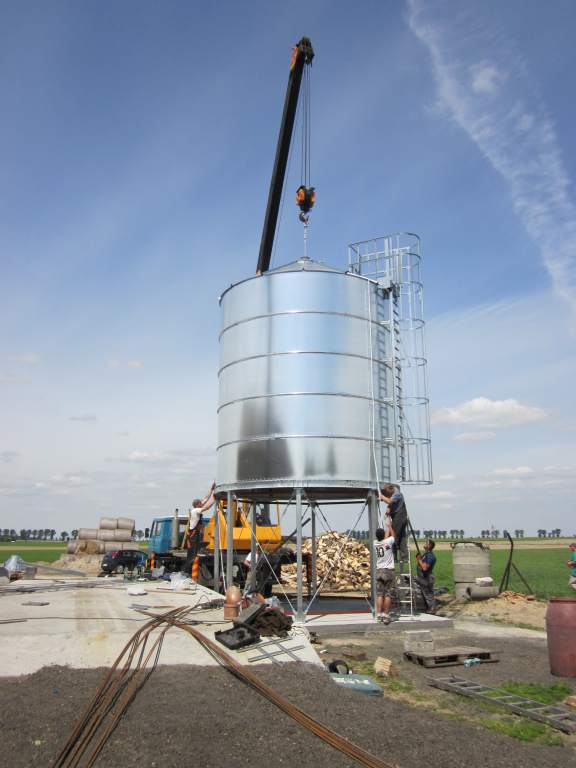

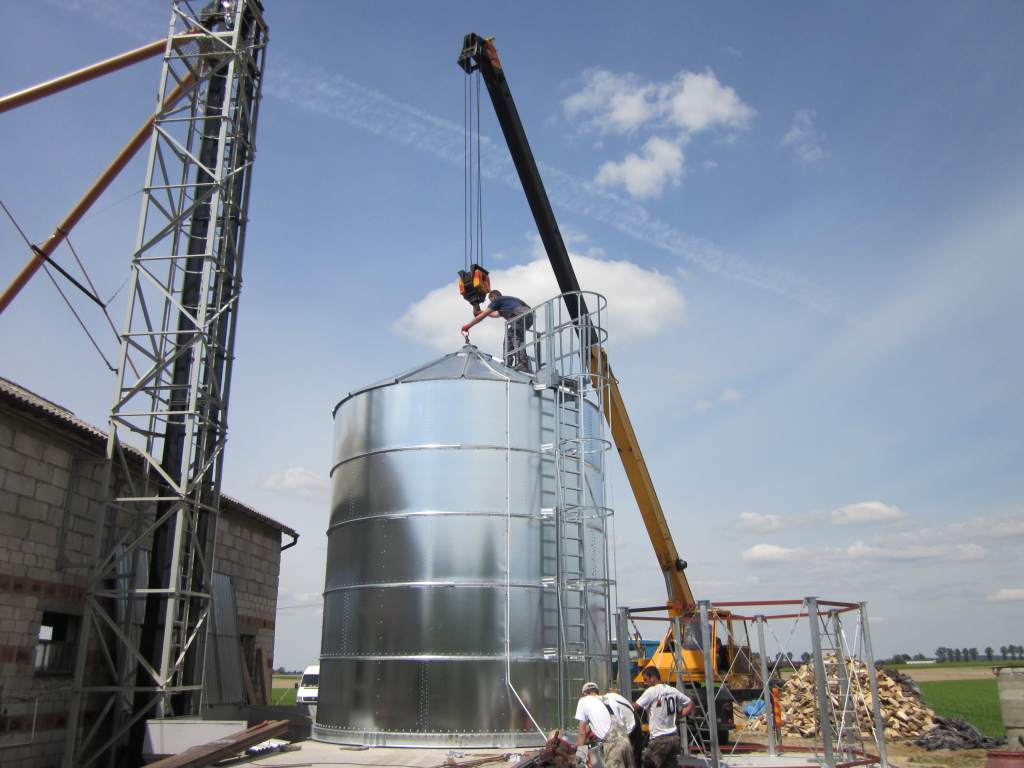

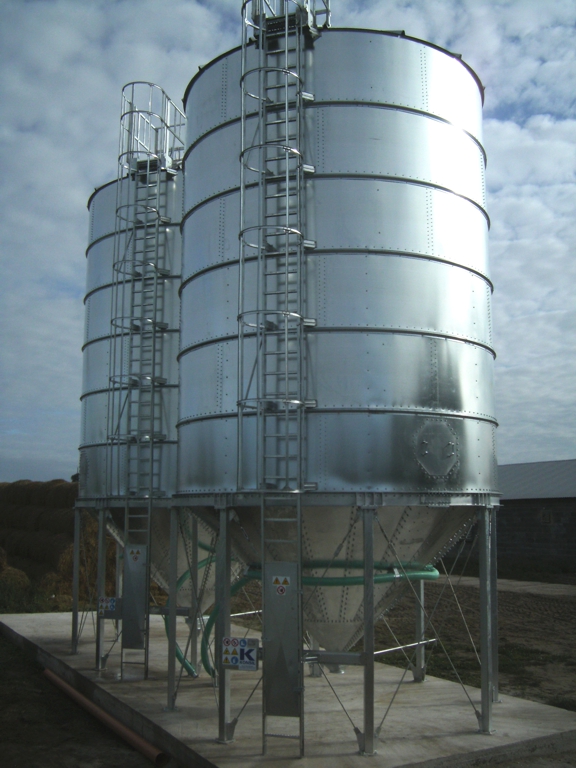

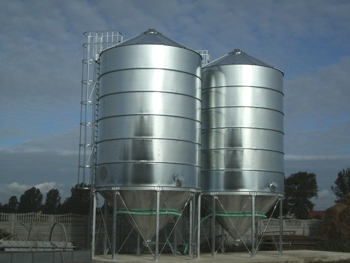

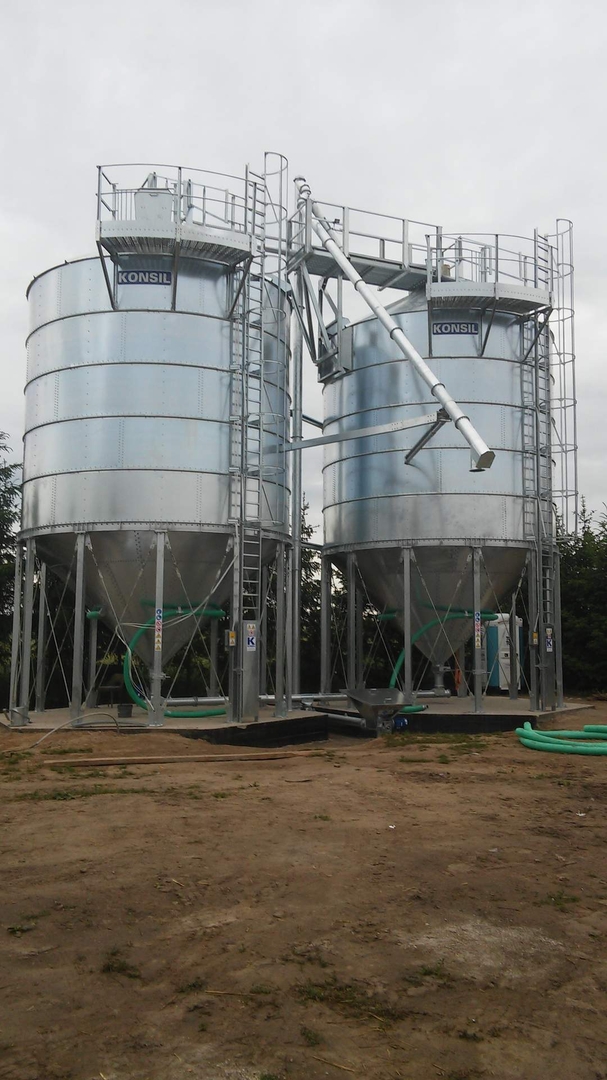

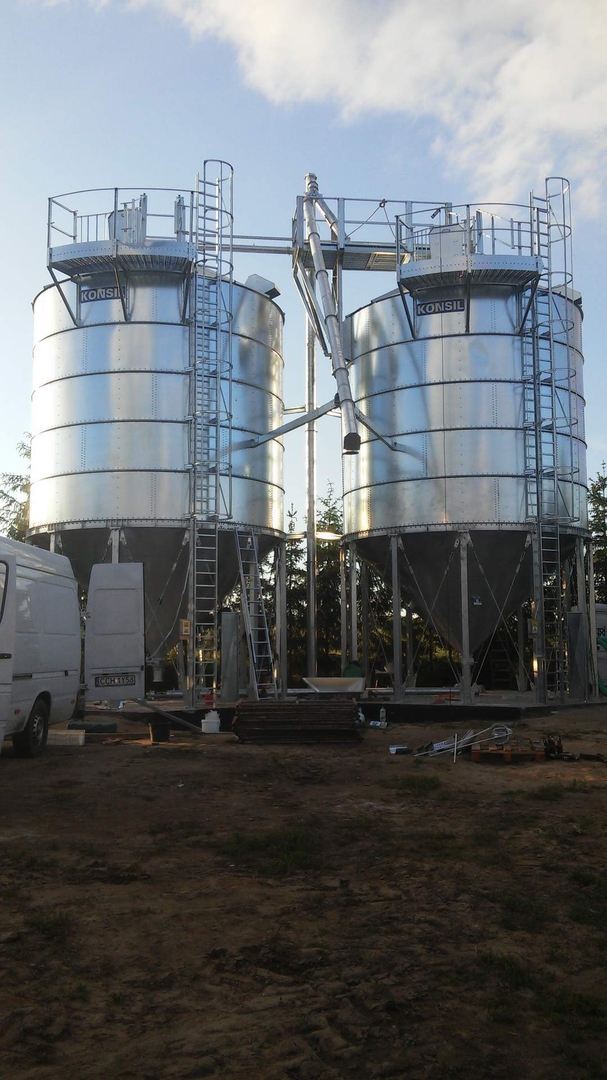

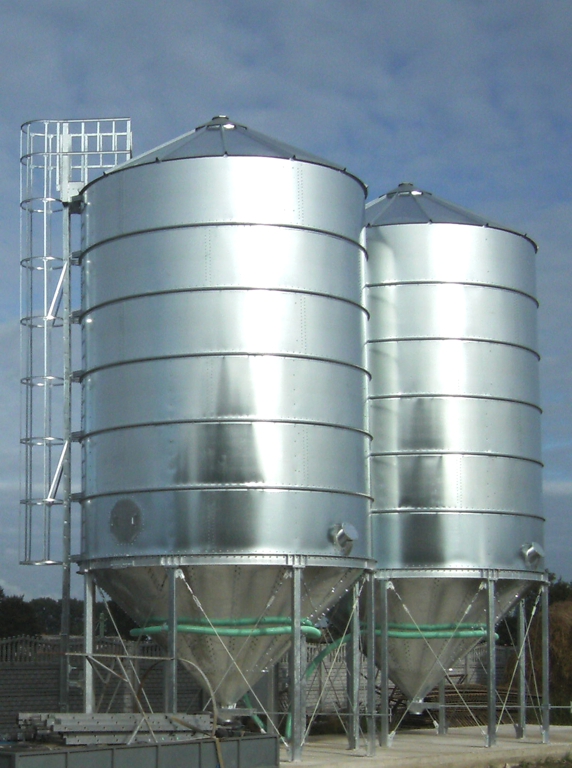

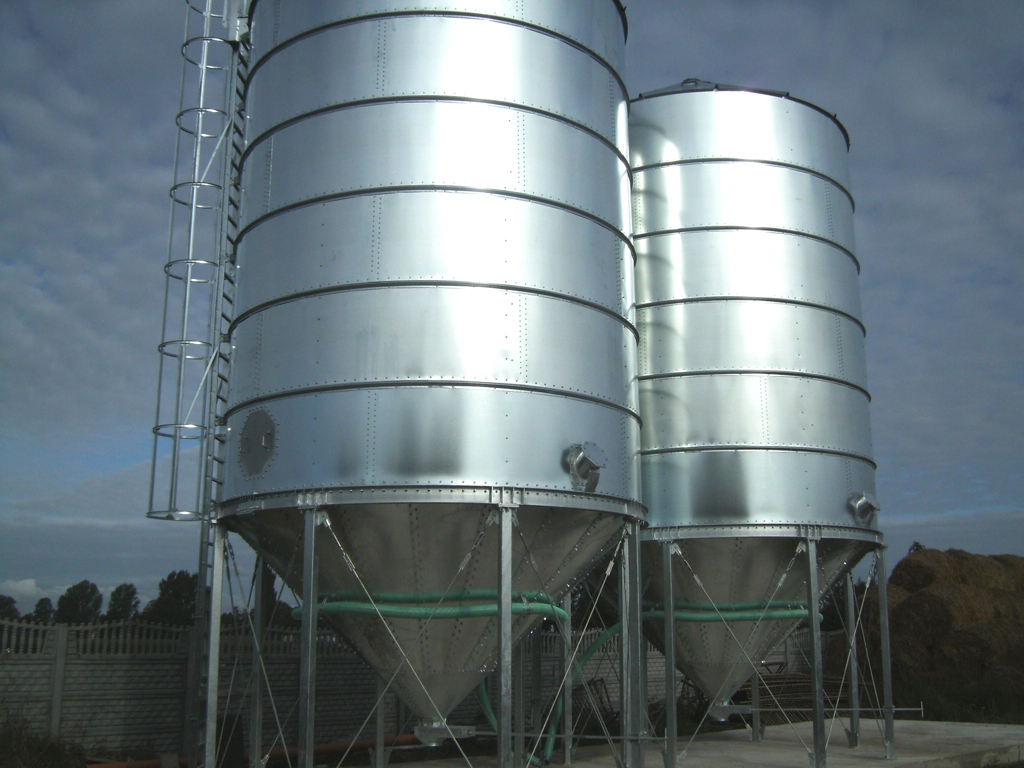

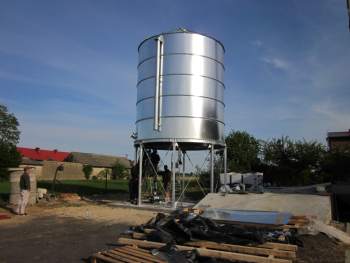

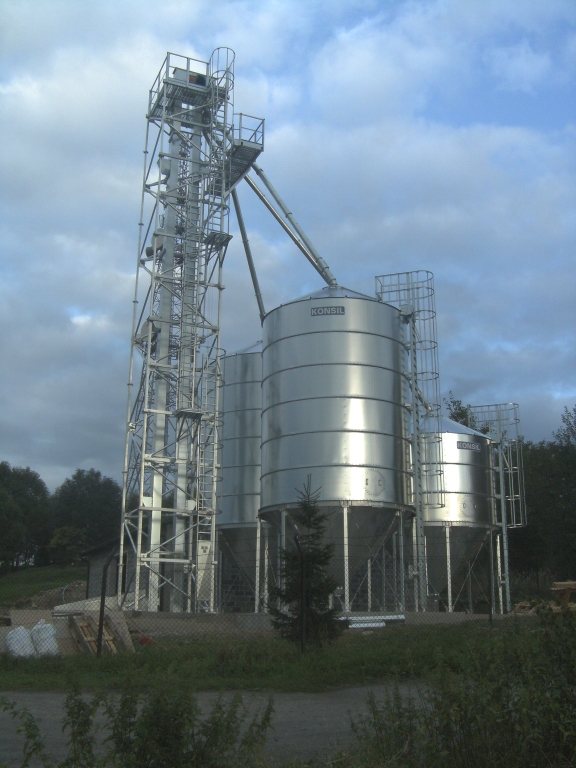

GALERIA SILOSÓW LEJOWYCH
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
|
 |
 |
|
 |
