Silosy płaskodenne o ścianach z blachy falistej typu FBIN7 o średnicy 6,7m i ładowności od 166t do 352t
Dane techniczne silosów typu FBIN7:
|
model |
FBIN7/5 |
FBIN7/6 |
FBIN7/7 |
FBIN7/8 |
FBIN7/9 |
FBIN7/10 |
FBIN7/11 |
|
pojemność użytkowa silosu z podłogą stalową na bloczkach betonowych |
213m3 |
252m3 |
293m3 |
333m3 |
373m3 |
413m3 |
452m3 |
|
ładowność dla pszenicy o ciężarze 780kg/m3 |
166t |
197t |
228t |
259t |
291t |
322t |
352t |
|
wysokość do wlotu załadunkowego |
7,68m |
8,82m |
9,96m |
11,10m |
12,24m |
13,38m |
14,52m |
|
średnica |
6,7m |
6,7m |
6,7m |
6,7m |
6,7m |
6,7m |
6,7m |
Podana ładowność jest obliczona dla silosu z podłogą stalową na bloczkach betonowych. W silosach falistych FBIN7 stosuje się doszczelnienie przy pomocy FFARTUCH lub wylewki betonowej. Zastosowanie wylewki o grubości 15cm zmniejszy pojemność silosu o około 6m3, a ładowność o około 4 tony.
Pojemność silosu może się różnić, ponieważ zależy ona od wielu czynników takich jak: sposób załadunku, zastosowane wyposażenie wewnątrz silosu, właściwości usypowe ziarna itp.

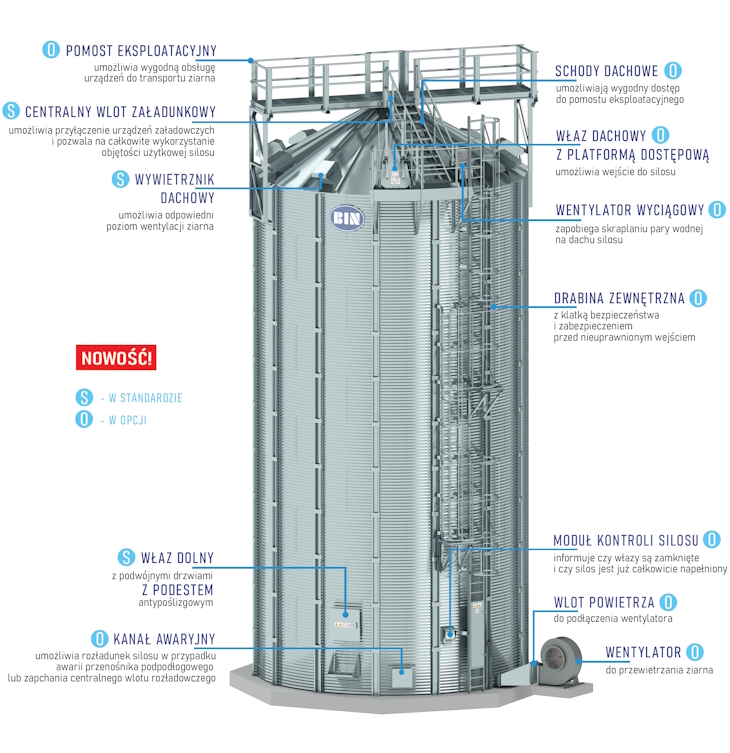

Wyposażenie standardowe:
- płaszcz z blachy falistej
- kotwy do mocowania do fundamentu
- dach zaprojektowany dla strefy śniegowej 200kg/m2
- wywietrzniki na dachu - 10 sztuk
- centralny wlot załadunkowy w szczycie dachu o średnicy 200mm
- właz dolny zawiasowy z podwójnymi drzwiami
- wewnętrzna drabina do włazu dolnego
- otwór serwisowy w dachu z kratą zabezpieczającą
Wyposażenie opcjonalne:
- środki dostępu:
- drabina zewnętrzna z klatką bezpieczeństwa i zabezpieczeniem przed nieuprawnionym wejściem
- drabina wewnętrzna z osłoną
- dodatkowy właz dolny awaryjny
- schody dachowe
- właz dachowy z platformą dostępową
- pomost eksploatacyjny na cały silos lub na pół silosu
- podest wieńca, stosowany gdy nie jest potrzebny pomost
- platforma dostępowa z drabiną lub podest dolny umożliwiające dostęp do włazu dolnego
- wentylacja:
-
- podłoga perforowana 100% stalowa posadowiona na bloczkach betonowych
- wloty powietrza do podłączenia wentylatora tłoczącego powietrze
- wentylator tłoczący powietrze
- wentylator wyciągowy na dachu
- sonda temperatury
- załadunek i rozładunek:
-
- moduł kontroli silosu
- kanał awaryjny
- przenośnik ślimakowy wewnętrzny – wybierak
- przenośnik rozładowczy podpodłogowy
