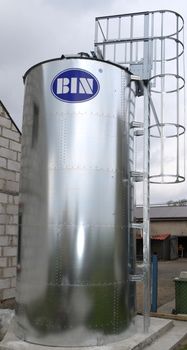

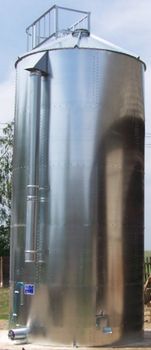

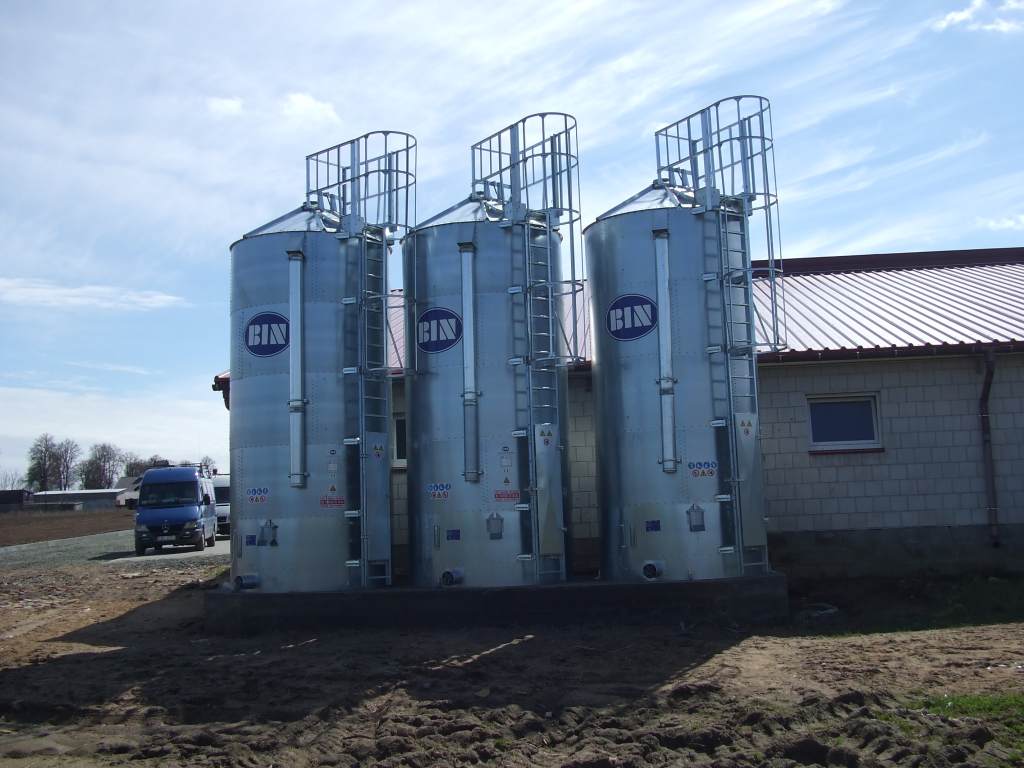

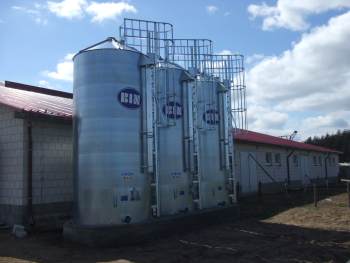

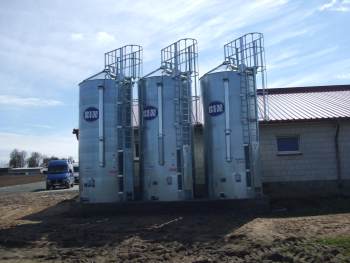

Silosy płaskodenne o ścianach z blachy płaskiej typu BIN10 o średnicy 2,29m i ładowności od 10,5t do 13,5t

BIN10


Dane techniczne silosów typu BIN10:

model

NBIN10

NBIN10W

pojemność (objętość)

15,6m3

19,5m3

ładowność dla pszenicy o ciężarze 750kg/m3

10,5t

13,5t

wysokość do wlotu załadunkowego

4,56m

5,51m

średnica

2,29m

2,29m

masa netto elementów silosu

560kg

719kg

masa i ilość bloczków betonowych

28szt. (260kg)

28szt. (260kg)

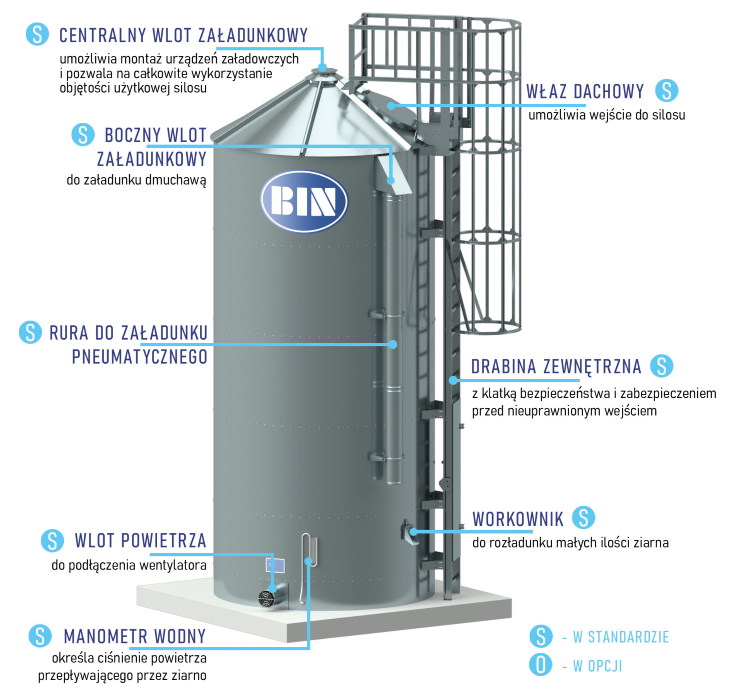

Wyposażenie standardowe:

  1. podstawowe elementy:
    • płaszcz z blachy płaskiej
    • kotwy do mocowania do fundamentu
    • dach zaprojektowany dla obciążenia śniegiem na grunt 1,6kN/m2
    • zestaw elementów złącznych stalowych z powłoką antykorozyjną
  1. środki dostępu:
    • właz dachowy z osłonami
    • drabina zewnętrzna z klatką bezpieczeństwa i zabezpieczeniem przed nieuprawnionym wejściem
    • drabina wewnętrzna z klatką bezpieczeństwa
  1. wentylacja:
    • podłoga stalowa perforowana na całej powierzchni
    • wlot powietrza do podłączenia wentylatora o średnicy 180mm
    • manometr wodny
  1. załadunek i rozładunek:
    • centralny wlot załadunkowy w szczycie dachu o średnicy 200mm
    • boczny wlot załadunkowy
    • rura załadunkowa do bocznego wlotu o długości 2m dla silosu NBIN10 i o długości 3m dla silosu NBIN10W
    • workownik

Wyposażenie opcjonalne:

  1. wentylacja:
  1. załadunek i rozładunek:
    • wsyp lejowy montowany do wsypu centralnego – do załadunku skośnym przenośnikiem ślimakowym
    • moduł kontroli silosu MKS-100
    • przenośnik rozładowczy podpodłogowy ślimakowy PS160
    • dmuchawa do transportu ziarna

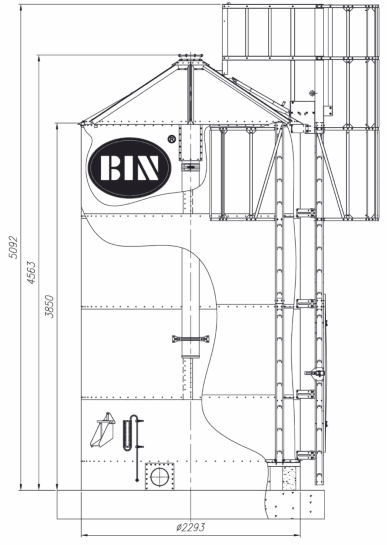

Rysunek techniczny silosu NBIN10:

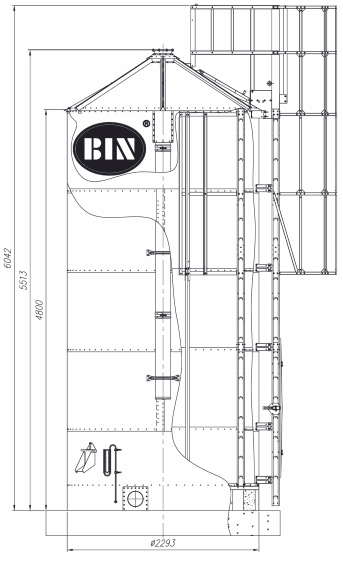

Rysunek techniczny silosu NBIN10W:


Wytyczne do wykonania płyty fundamentowej pod silos typu BIN10:

typ silosu

BIN10

minimalna grubość płyty

20cm

minimalna klasa betonu

C16/20 (B20)

zbrojenie

stal żebrowana klasy A-II

siatka krzyżowo zbrojona w połowie grubości płyty

Φ8 co 15cm

ilość drenów (o)

1szt.
