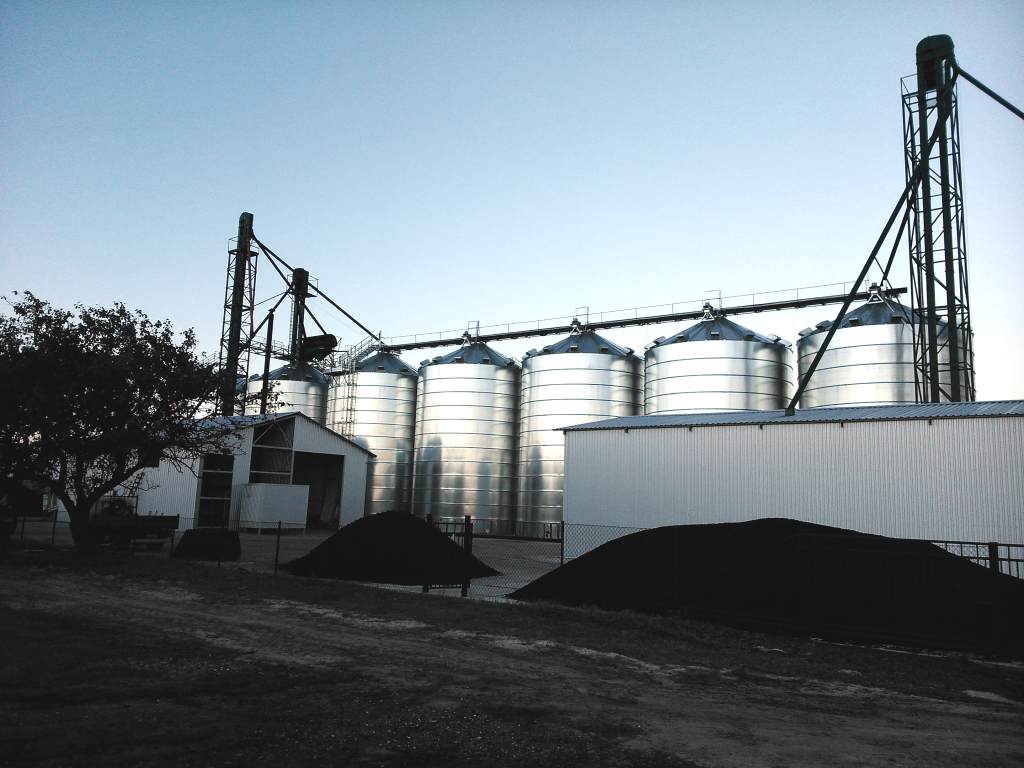

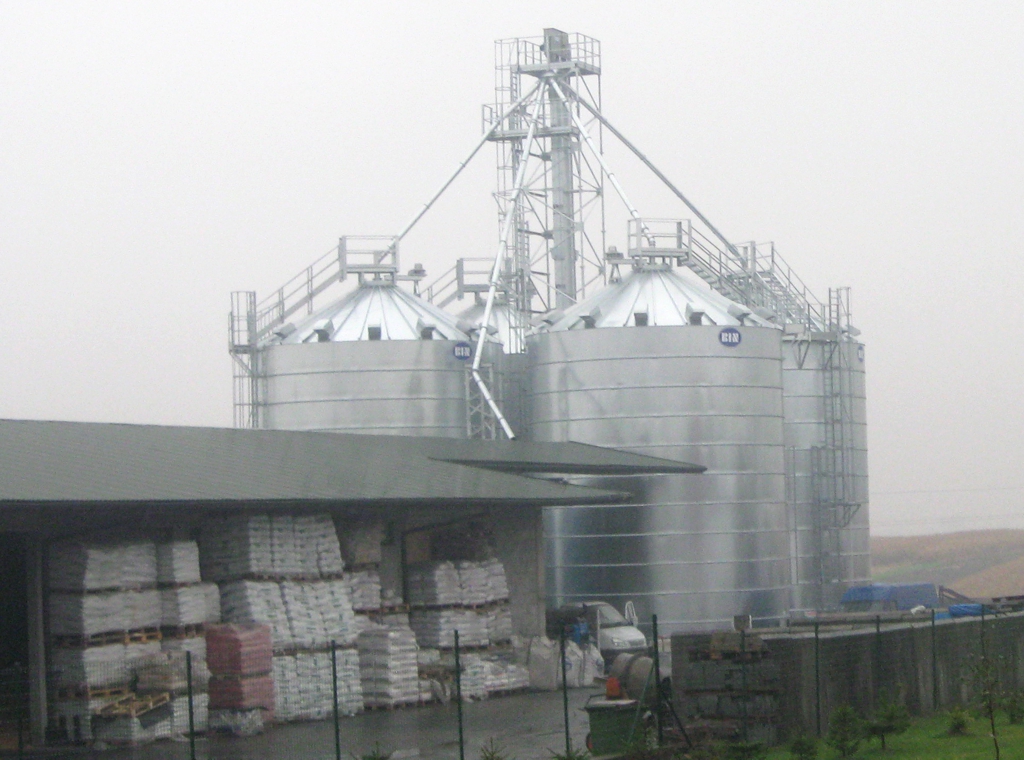

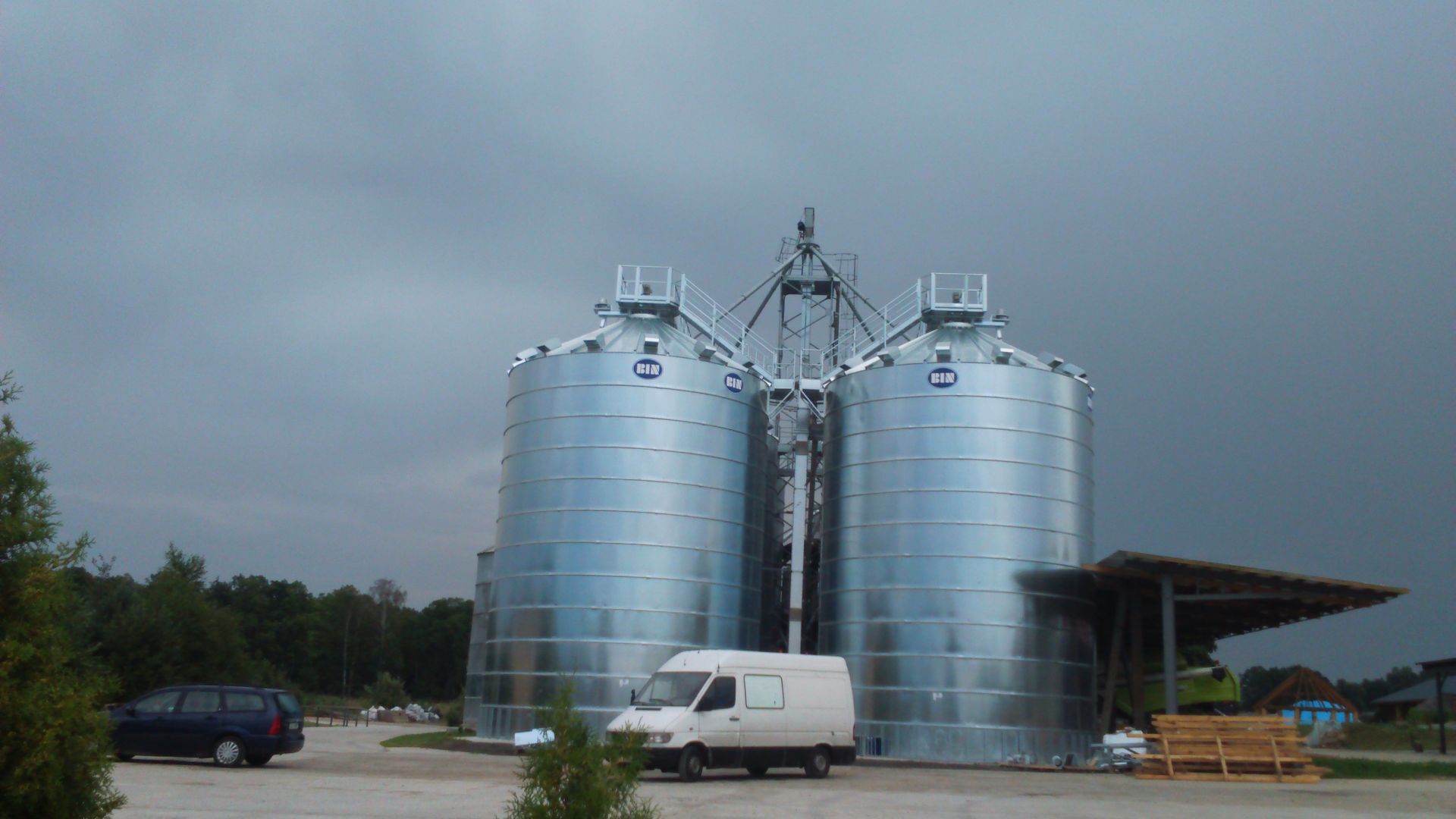

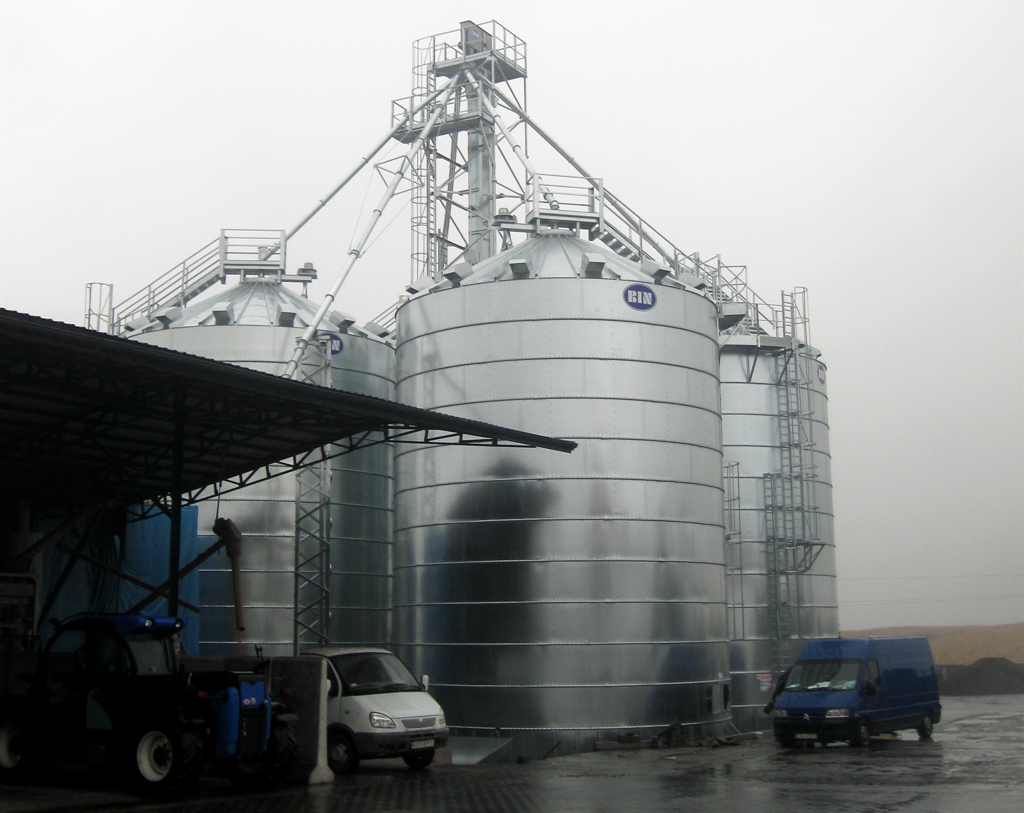

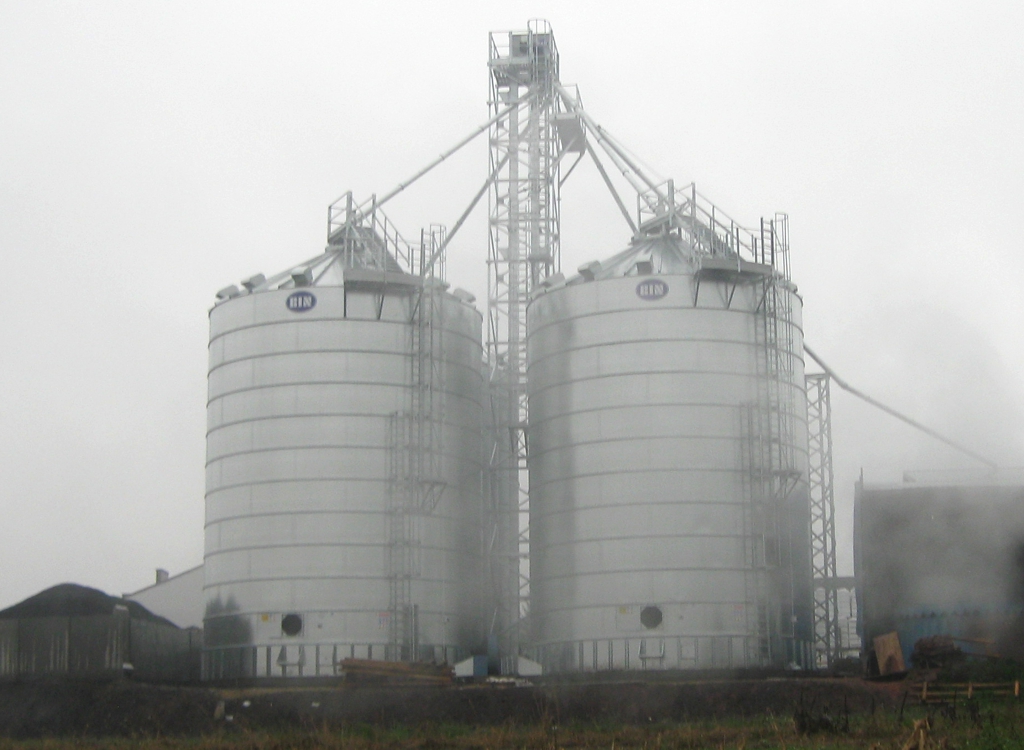

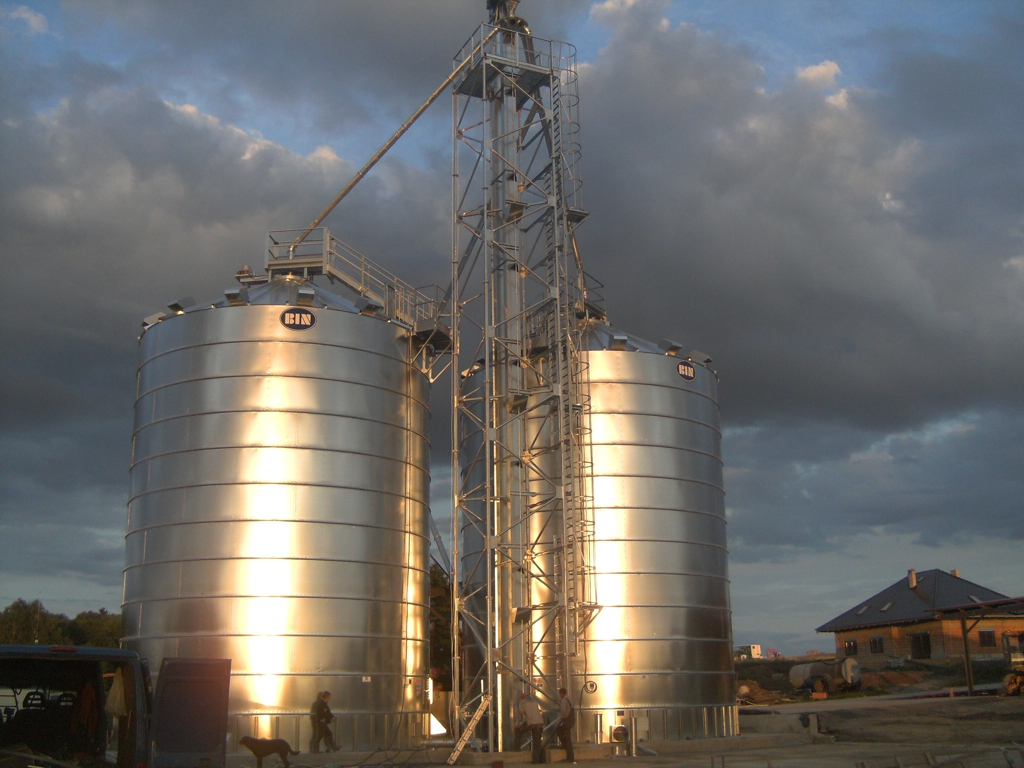

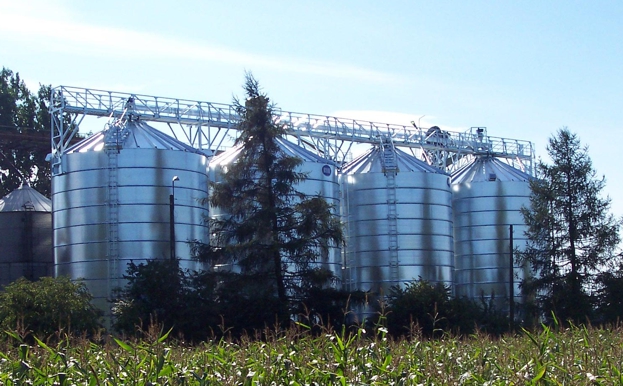

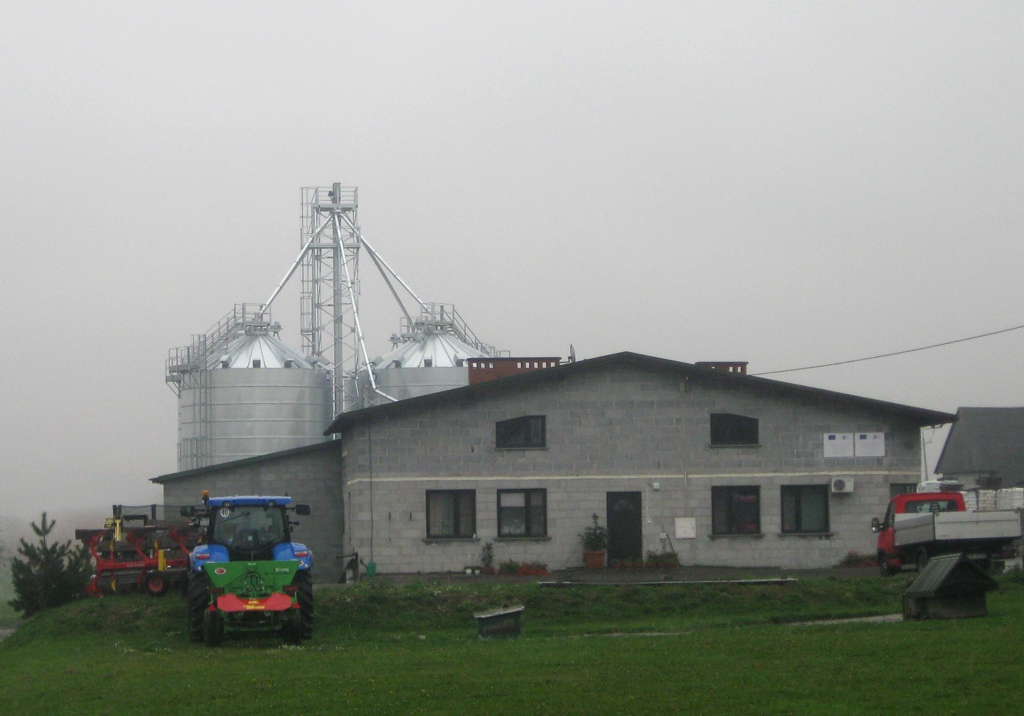

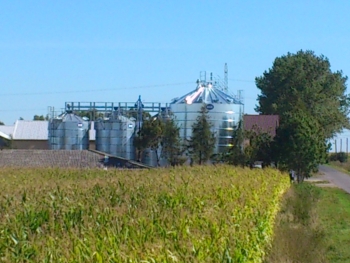

Silosy płaskodenne o ścianach z blachy płaskiej typu BIN500 o średnicy 8,59m i ładowności od 521t do 604t

BIN500


Dane techniczne silosów typu BIN500:

model

NBIN500

NBIN501

NBIN500W

NBIN501W

pojemność (objętość)

695m3

695m3

805m3

805m3

ładowność dla pszenicy o ciężarze 750kg/m3

521t

521t

604t

604t

wysokość do wlotu załadunkowego

13,87m

13,87m

15,77m

15,77m

średnica

8,59m

8,59m

8,59m

8,59m

masa netto elementów silosu

9093kg

10050kg

10560kg

11520kg

masa i ilość bloczków betonowych

800szt. (7440kg)

800szt. (7440kg)

800szt. (7440kg)

800szt. (7440kg)

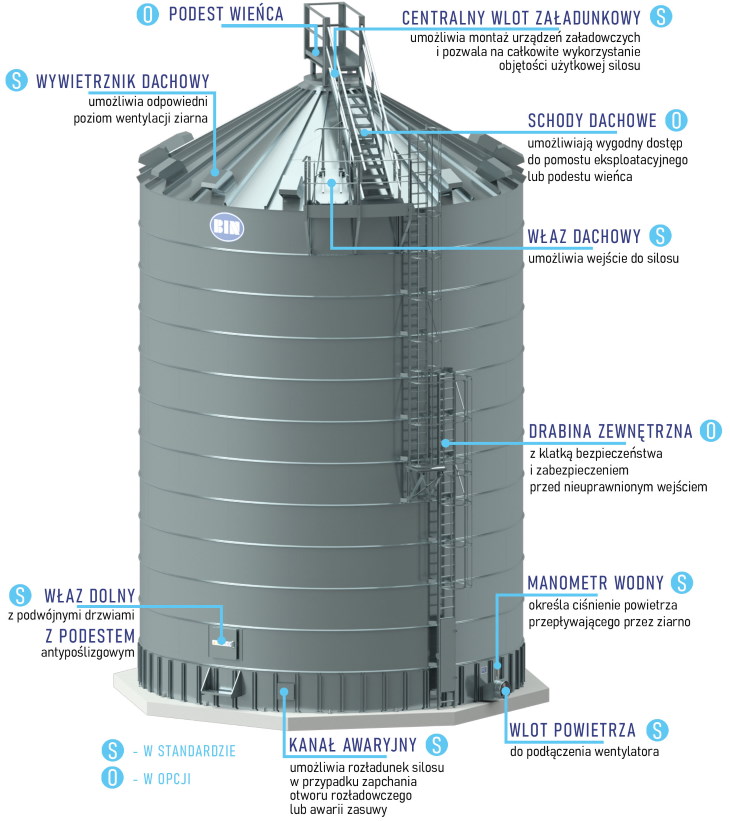

Wyposażenie standardowe:

  1. podstawowe elementy:
    • płaszcz z blachy płaskiej
    • kotwy do mocowania do fundamentu
    • dach zaprojektowany dla obciążenia śniegiem na grunt 1,6kN/m2
    • zestaw elementów złącznych stalowych z powłoką antykorozyjną
  1. środki dostępu:
    • właz dachowy z platformą dostępową i osłonami
    • drabina wewnętrzna z klatką bezpieczeństwa
    • właz dolny z podwójnymi drzwiami i z podestem antypoślizgowym
  1. wentylacja:
    • podłoga stalowa perforowana na całej powierzchni
    • wlot powietrza do podłączenia wentylatora o średnicy 400mm
    • manometr wodny
    • wywietrzniki dachowe 12szt.
  1. załadunek i rozładunek:
    • centralny wlot załadunkowy w szczycie dachu o średnicy 200mm
    • kanał awaryjny

Wyposażenie opcjonalne:

  1. środki dostępu:

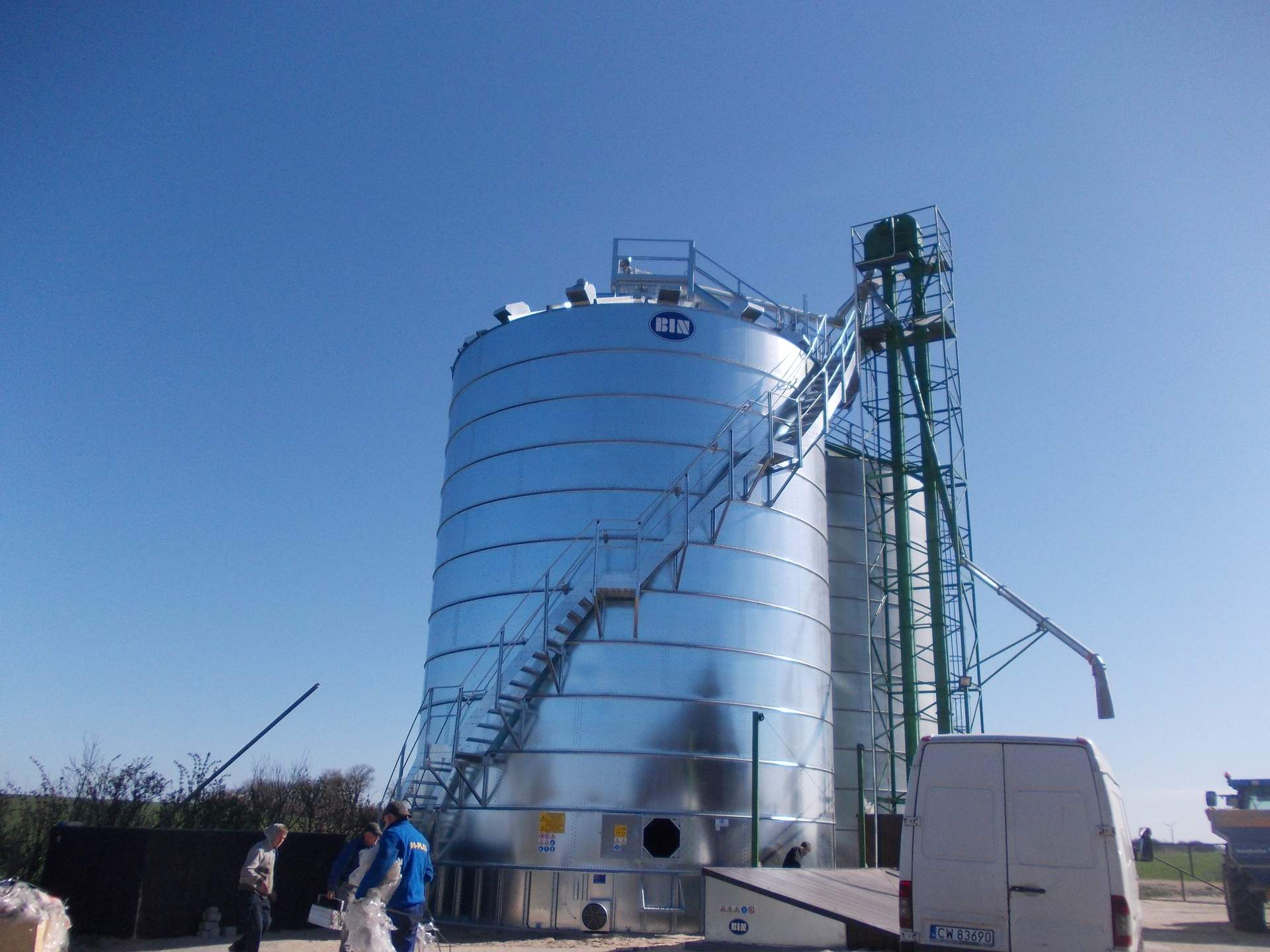

    • drabina zewnętrzna z klatką bezpieczeństwa, zabezpieczeniem przed nieuprawnionym wejściem i podestem spoczynkowym
    • schody spiralne
    • schody dachowe
    • podest wieńca
    • pomost eksploatacyjny
  1. wentylacja:
    • wentylator tłoczący powietrze
    • uniwersalny wlot powietrza i rozdzielacz do podłączenia jednego wentylatora do dwóch silosów
    • wentylator wyciągowy na dachu OWS250-500+
    • sonda temperatury 12-punktowa dla silosów NBIN500 i NBIN501, 14-punktowa dla silosów NBIN500W i NBIN501W
  1. załadunek i rozładunek:

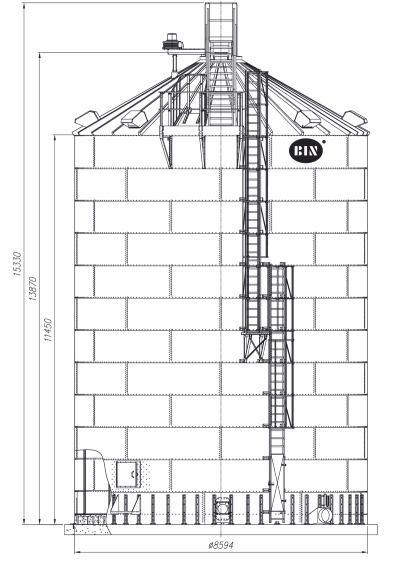

Rysunek techniczny silosu NBIN500:


Rysunek techniczny silosu NBIN500W:

Wytyczne do wykonania płyty fundamentowej pod silos typu BIN500:

typ silosu

BIN500

minimalna grubość płyty

30cm

minimalna klasa betonu

C20/25 (B25)

zbrojenie

stal żebrowana klasy A-II

podwójna siatka krzyżowo zbrojona

Φ16 co 25cm

otulina górna i dolna 5cm

siatki obrócone o 45°

ilość drenów (o)

4szt.
