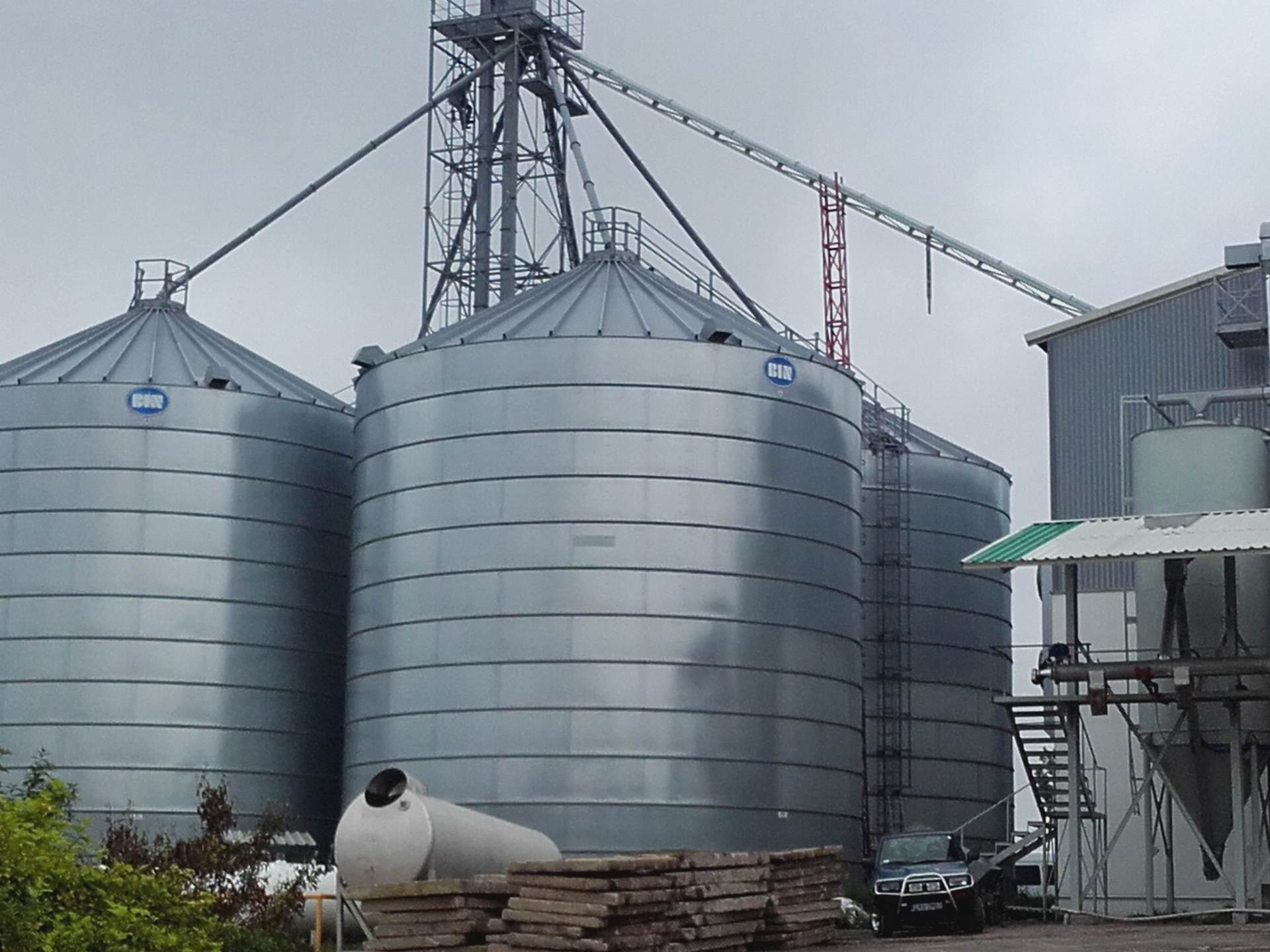

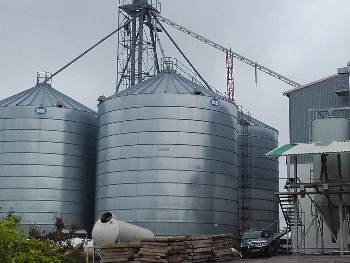

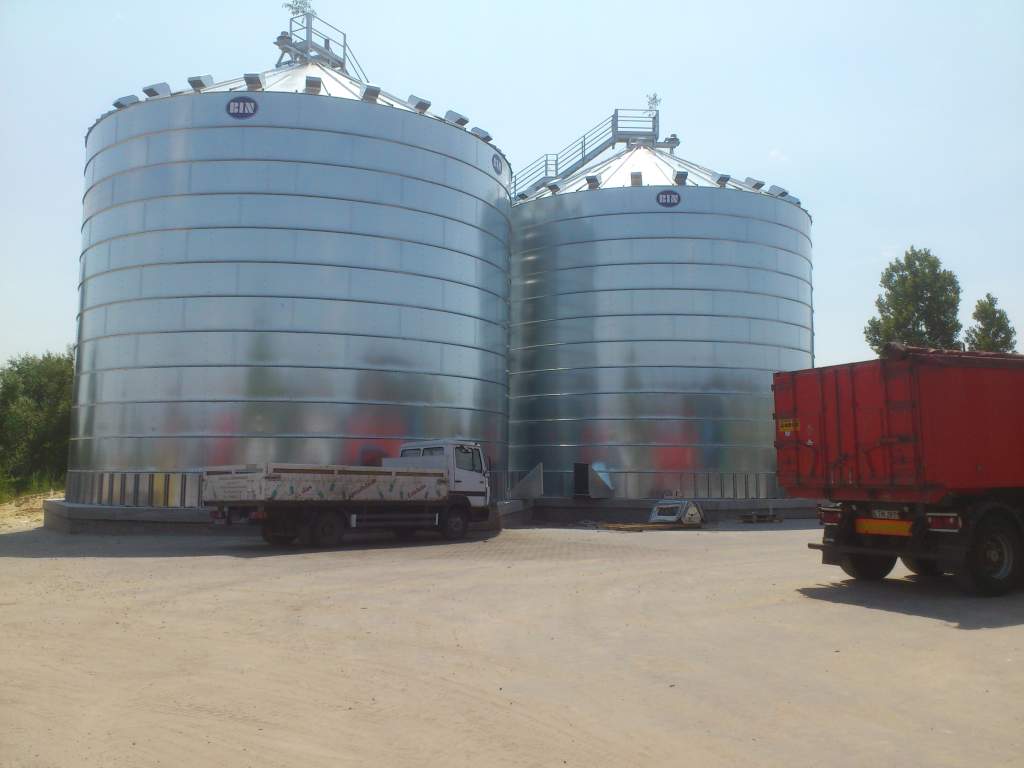

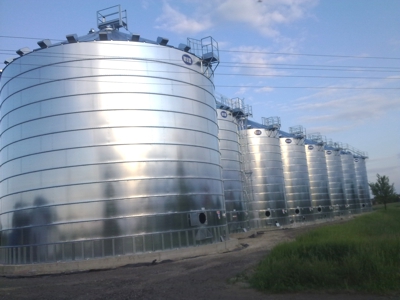

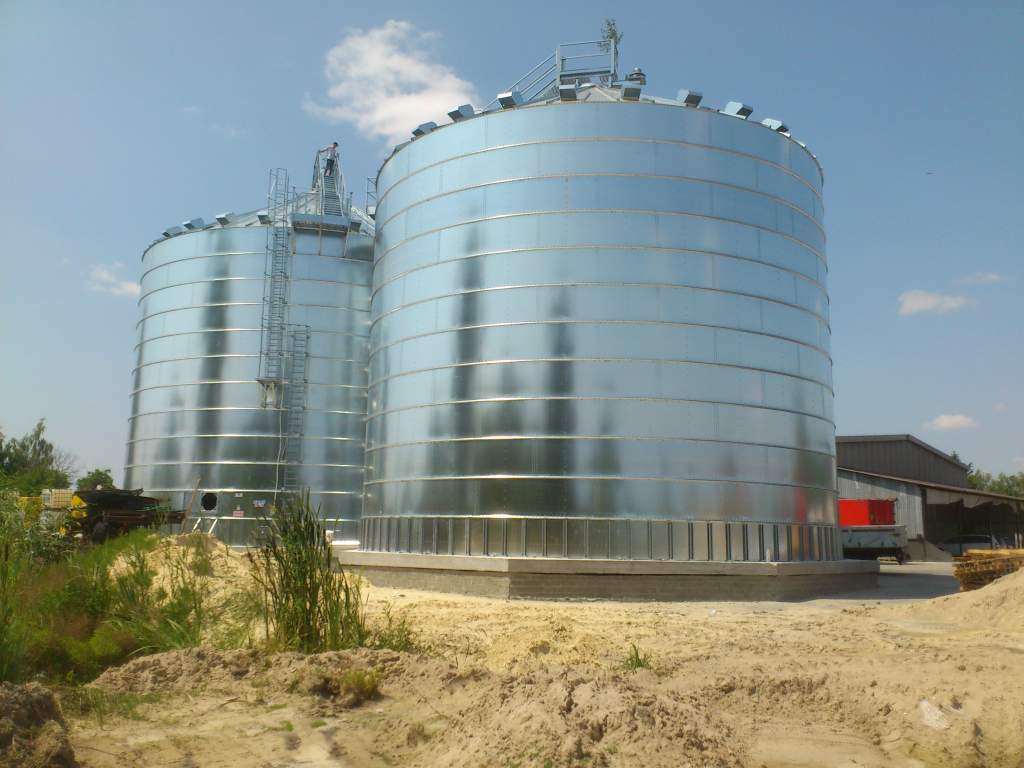

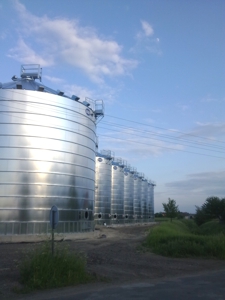

Silosy płaskodenne o ścianach z blachy płaskiej typu BIN1500 o średnicy 14,33m i ładowności od 1170t do 1744t
Dane techniczne silosów typu BIN1500:
model |
NBIN1500_N |
NBIN1500_P |
NBIN1500 |
NBIN1500W |
pojemność (objętość) |
1560m3 |
1713m3 |
2019m3 |
2325m3 |
ładowność dla pszenicy o ciężarze 750kg/m3 |
1170t |
1285t |
1514t |
1744t |
wysokość do wlotu załadunkowego |
12,7m |
13,65m |
15,5m |
17,4m |
średnica |
14,33m |
14,33m |
14,33m |
14,33m |
masa netto elementów silosu |
17682kg |
18504kg |
20452kg |
22988kg |
masa i ilość bloczków betonowych |
1800szt. (16740kg) |
1800szt. (16740kg) |
2200szt. (20460kg) |
2200szt. (20460kg) |

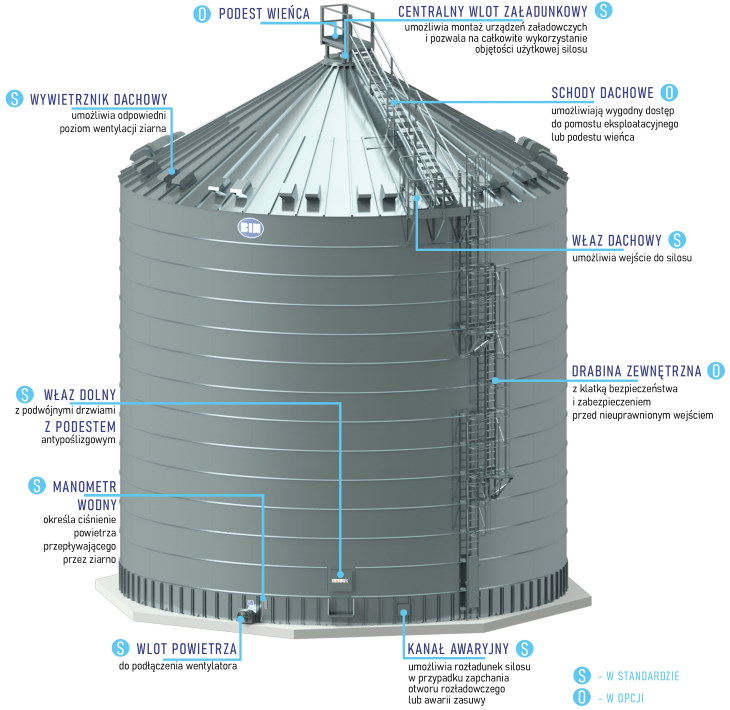

Wyposażenie standardowe:
- podstawowe elementy:
-
- płaszcz z blachy płaskiej
- kotwy do mocowania do fundamentu
- dach zaprojektowany dla obciążenia śniegiem na grunt 1,6kN/m2
- zestaw elementów złącznych stalowych z powłoką antykorozyjną
- środki dostępu:
-
- właz dachowy z platformą dostępową i osłonami
- drabina wewnętrzna z klatką bezpieczeństwa
- właz dolny z podwójnymi drzwiami i z podestem antypoślizgowym
- wentylacja:
-
- podłoga stalowa perforowana na całej powierzchni
- wlot powietrza do podłączenia wentylatora o średnicy 400mm
- manometr wodny
- wywietrzniki dachowe 32szt.
- załadunek i rozładunek:
-
- centralny wlot załadunkowy w szczycie dachu o średnicy 300mm
- kanał awaryjny
Wyposażenie opcjonalne:
- środki dostępu:
-
- drabina zewnętrzna z klatką bezpieczeństwa, zabezpieczeniem przed nieuprawnionym wejściem i podestem spoczynkowym
- schody spiralne
- schody dachowe
- podest wieńca
- pomost eksploatacyjny
- wentylacja:
-
- wentylator tłoczący powietrze
- uniwersalny wlot powietrza i rozdzielacz do podłączenia jednego wentylatora do dwóch silosów
- wentylator wyciągowy na dachu OWS250-500+
- sonda temperatury 10-punktowa dla silosu NBIN1500_N, 12-punktowa dla silosu NBIN1500_P, 14-punktowa dla silosów NBIN1500 i NBIN1500W
- załadunek i rozładunek:
-
- przenośnik kubełkowy
- moduł kontroli silosu MKS-100
- przenośnik rozładowczy podpodłogowy ślimakowy polecany PS220 lub zgarniakowy RED250
- przenośnik ślimakowy wewnętrzny PSW1500 (wybierak)
Zalecany sposób załadunku i rozładunku:
załadunek |
rozładunek |
ślimakowy przenośnik podpodłogowy PS220 współpracujący z wybierakiem PSW1500 |
|
przenośnik podpodłogowy zgarniakowy RED250 współpracujący z wybierakiem PSW1500 |

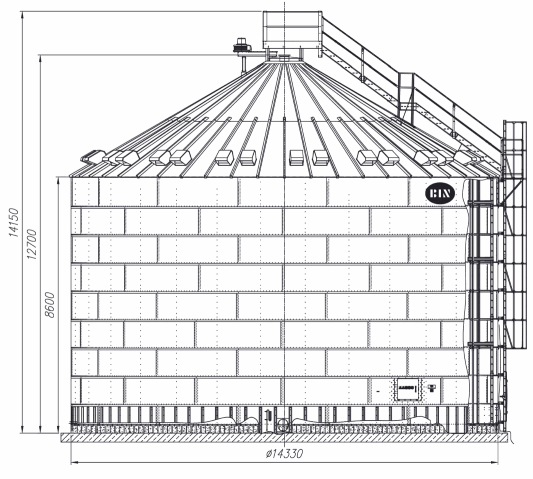

Rysunek techniczny silosu NBIN1500_N:

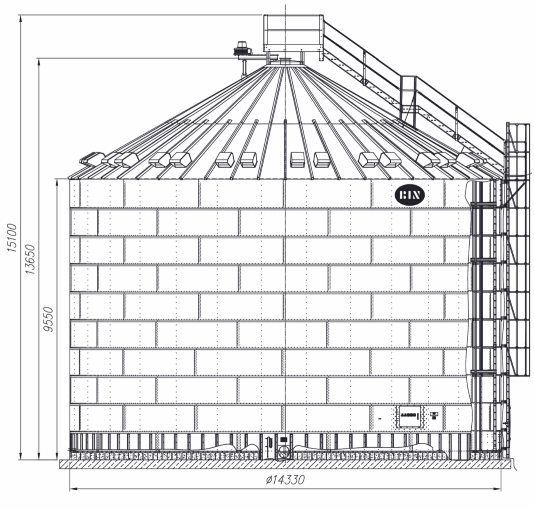

Rysunek techniczny silosu NBIN1500_P:

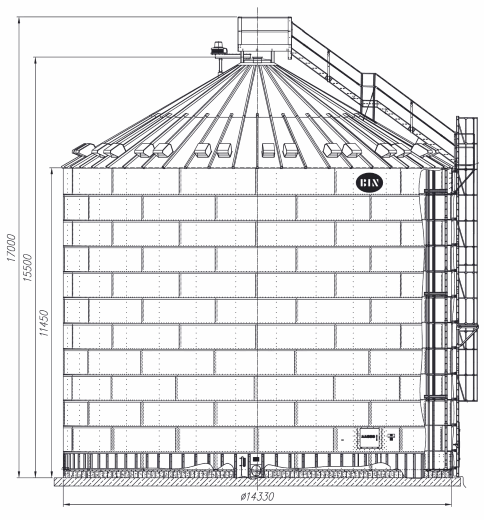

Rysunek techniczny silosu NBIN1500:

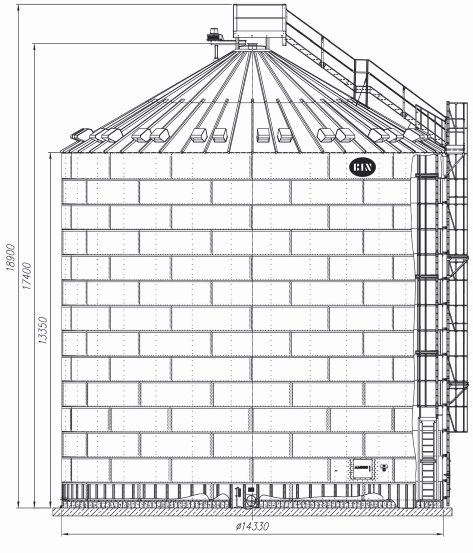

Rysunek techniczny silosu NBIN1500W:

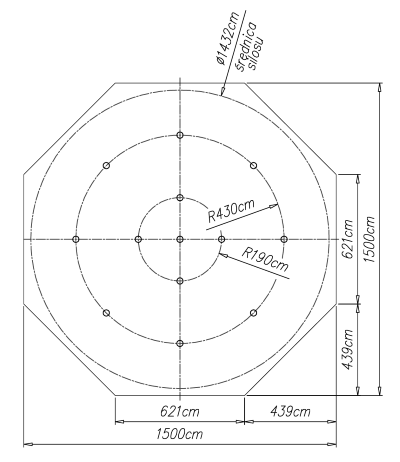

Wytyczne do wykonania płyty fundamentowej pod silos typu BIN1500:
typ silosu |
BIN1500 |
minimalna grubość płyty |
30cm |
minimalna klasa betonu |
C20/25 (B25) |
zbrojenie płyty ośmiokątnej |
stal żebrowana klasy A-II podwójna siatka krzyżowo zbrojona Φ12 co 24cm zagęszczone do f12 co 12cm na krawędziach płyty otulina górna i dolna 5cm siatki obrócone o 45° |
zbrojenie płyty okrągłej |
stal żebrowana klasy A-II podwójna siatka krzyżowo zbrojona zbrojenie dołem f12 co 25cm zbrojenie górą f16 co 17cm otulina górna i dolna 5cm siatki obrócone o 45° |
ilość drenów (o) |
13szt. |
