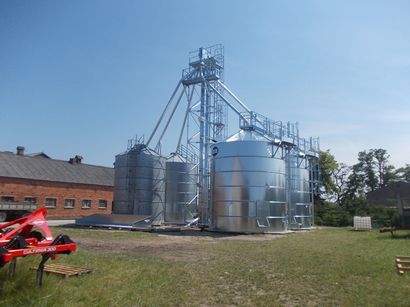

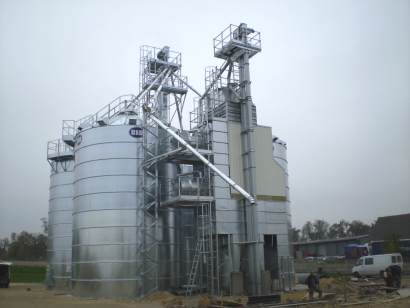

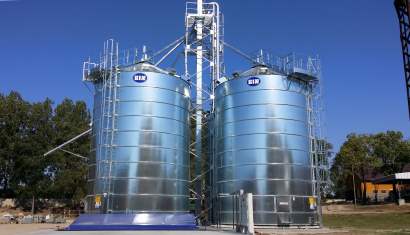

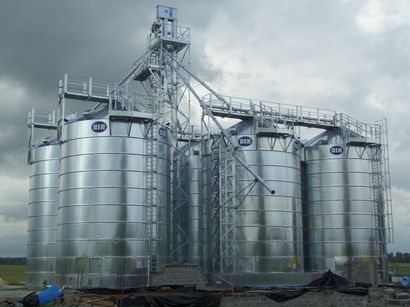

Silosy płaskodenne o ścianach z blachy płaskiej typu BIN200 o średnicy 6,69m i ładowności od 211t do 261t

BIN200


Dane techniczne silosów typu BIN200:

model

NBIN200U

NBIN200WU

pojemność (objętość)

281m3

348m3

ładowność dla pszenicy o ciężarze 750kg/m3

211t

261t

wysokość do wlotu załadunkowego

9,56m

11,46m

średnica

6,69m

6,69m

masa netto elementów silosu

4246kg

4883kg

masa i ilość bloczków betonowych

400szt. (3720kg)

400szt. (3720kg)

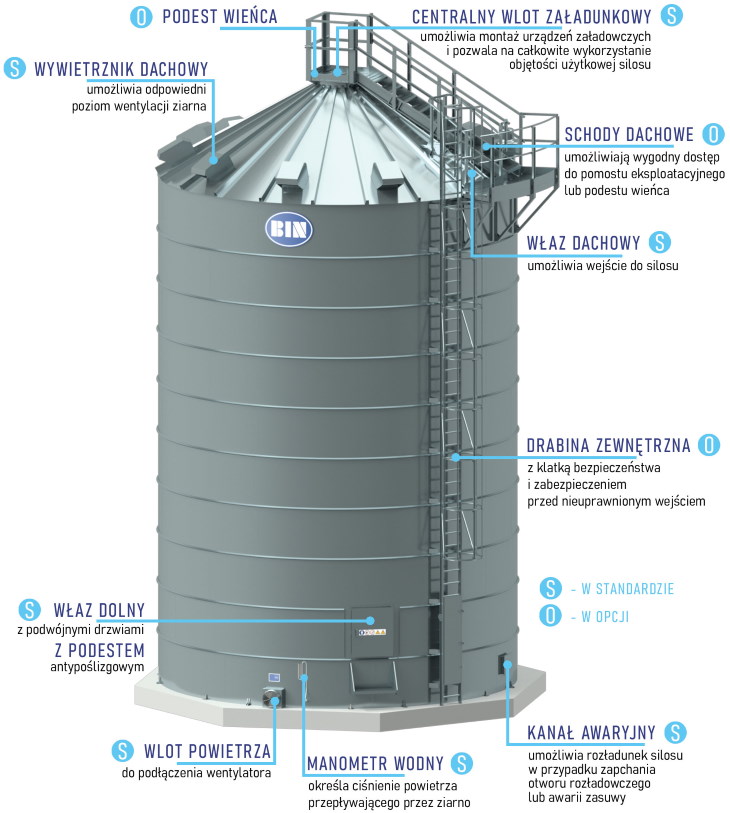

Wyposażenie standardowe:

  1. podstawowe elementy:
    • płaszcz z blachy płaskiej
    • kotwy do mocowania do fundamentu
    • dach zaprojektowany dla obciążenia śniegiem na grunt 1,6kN/m2
    • zestaw elementów złącznych stalowych z powłoką antykorozyjną
  1. środki dostępu:
    • właz dachowy z platformą dostępową i osłonami
    • drabina wewnętrzna z klatką bezpieczeństwa
    • właz dolny z podwójnymi drzwiami i z podestem antypoślizgowym
  1. wentylacja:
    • podłoga stalowa perforowana na całej powierzchni
    • wlot powietrza do podłączenia wentylatora o średnicy 310mm
    • manometr wodny
    • wywietrzniki dachowe 10szt.
  1. załadunek i rozładunek:
    • centralny wlot załadunkowy w szczycie dachu o średnicy 200mm
    • kanał awaryjny

Wyposażenie opcjonalne:

  1. środki dostępu:
    • drabina zewnętrzna z klatką bezpieczeństwa i zabezpieczeniem przed nieuprawnionym wejściem
    • schody spiralne
    • schody dachowe
    • podest wieńca
    • pomost eksploatacyjny
  1. wentylacja:
    • wentylator tłoczący powietrze (polecany PPZ)
    • uniwersalny wlot powietrza i rozdzielacz do podłączenia jednego wentylatora do dwóch silosów
    • wentylator wyciągowy na dachu OWS250-10-200
    • sonda temperatury 8-punktowa dla silosu NBIN200U i 10-punktowa dla silosu NBIN200WU
    • nagrzewnica powietrza o mocy 9kW
  1. załadunek i rozładunek:



Zalecany sposób załadunku i rozładunku:

załadunek

rozładunek

przenośnik ślimakowy pionowy PS220-PN

ślimakowy przenośnik podpodłogowy PS220 współpracujący z wybierakiem PSW220-BIN200

przenośnik kubełkowy PK250

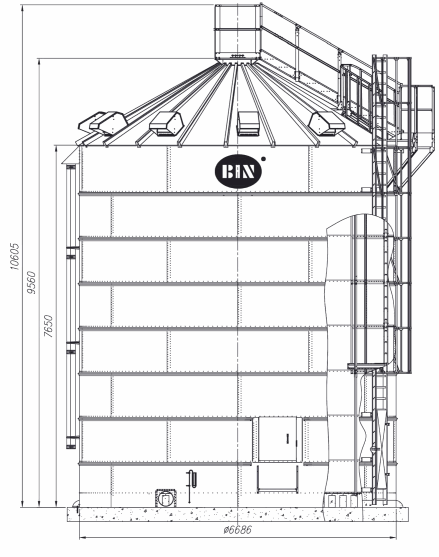

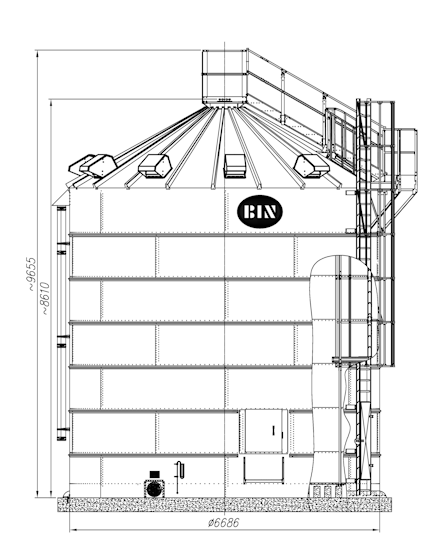

Rysunek techniczny silosu NBIN200U:

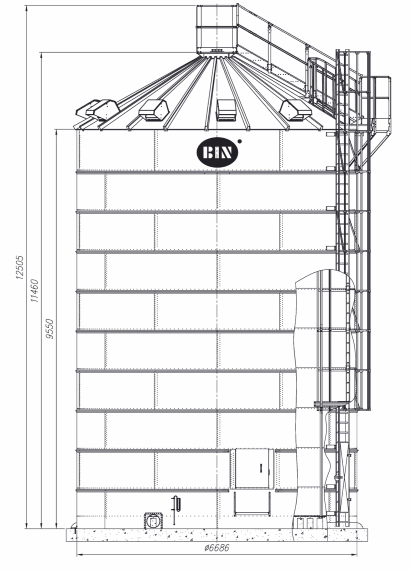

Rysunek techniczny silosu NBIN200WU:

Wytyczne do wykonania płyty fundamentowej pod silos typu BIN200:

typ silosu

BIN200

minimalna grubość płyty

35cm

minimalna klasa betonu

C20/25 (B25)

zbrojenie

stal żebrowana klasy A-II

podwójna siatka krzyżowo zbrojona

Φ8 co 15cm

otulina górna i dolna 5cm

siatki obrócone o 45°

ilość drenów (o)

5szt.
