Silosy płaskodenne o ścianach z blachy płaskiej typu BIN40 o średnicy 3,82m i ładowności od 35t do 61t

BIN40

Dane techniczne silosów typu BIN40:



model

NBIN40N

NBIN40

NBIN40W

NBIN40WW

pojemność (objętość)

45m3

56m3

67m3

78m3

ładowność dla pszenicy o ciężarze 780kg/m3

35t

44t

52t

61t

wysokość do wlotu załadunkowego

4,98m

5,93m

6,88m

7,83m

średnica

3,82m

3,82m

3,82m

3,82m

Ładowność i pojemność zostały podane dla silosu wyposażonego w podłogę stalową perforowaną na bloczkach betonowych.
W przypadku gdy nie ma podłogi, należy wykonać wylewkę betonową o grubości 10cm wewnątrz silosu, pojemność jest wtedy większa o około 2m3 od podanej w tabeli.

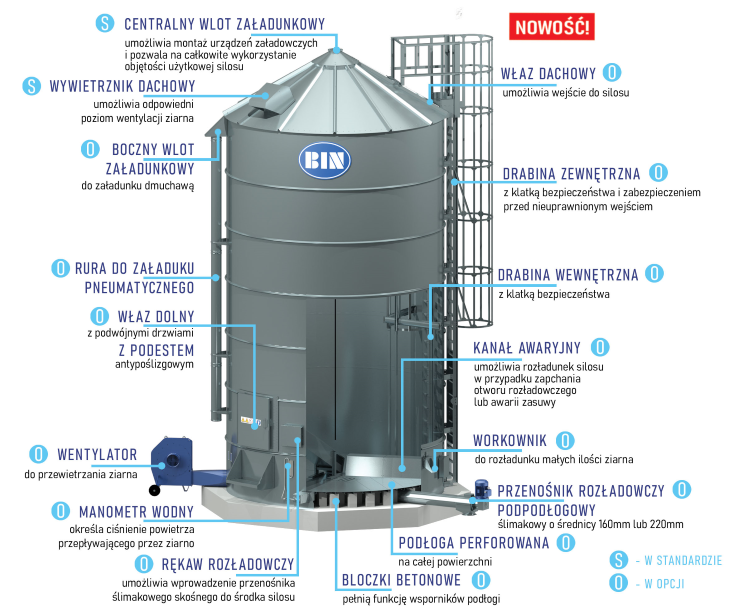

Wyposażenie standardowe:

  1. podstawowe elementy:
    • płaszcz z blachy płaskiej
    • kotwy do mocowania do fundamentu
    • dach zaprojektowany dla obciążenia śniegiem na grunt 1,6kN/m2
    • zestaw elementów złącznych stalowych z powłoką antykorozyjną
  1. środki dostępu:
    • otwór serwisowy w dachu
  1. wentylacja:
    • wywietrznik dachowy 1szt.
  1. załadunek i rozładunek:
    • centralny wlot załadunkowy w szczycie dachu o średnicy 200mm



Wyposażenie opcjonalne:

  1. środki dostępu:
    • właz dachowy z osłonami
    • drabina zewnętrzna z klatką bezpieczeństwa i zabezpieczeniem przed nieuprawnionym wejściem
    • drabina wewnętrzna z klatką bezpieczeństwa
    • właz dolny z podwójnymi drzwiami i z podestem antypoślizgowym
  1. wentylacja:
    • podłoga stalowa perforowana na całej powierzchni
    • zestaw doszczelniający podłogi stalowej do magazynowania materiałów drobnych np. rzepaku
    • wlot powietrza do podłączenia wentylatora o średnicy 180mm lub 310mm
    • wentylator tłoczący powietrze (polecany PPZ)
    • wentylator wyciągowy na dachu OWS250-10-200
    • sonda temperatury 4-punktowa dla silosów NBIN40N i NBIN40, 6-punktowa dla silosów NBIN40W i NBIN40WW
    • manometr wodny
    • nagrzewnica powietrza o mocy 4,5kW
  1. załadunek i rozładunek:
    • boczny wlot załadunkowy i rury załadunkowe
    • dmuchawa do transportu ziarna
    • przenośnik ślimakowy pionowy
    • przenośnik ślimakowy skośny
    • wsyp lejowy montowany do wsypu centralnego – do załadunku skośnym przenośnikiem ślimakowym
    • rękaw rozładowczy
    • przedłużenie rękawa rozładowczego
    • kanał awaryjny dla silosów bez rękawa rozładowczego
    • workownik (z rurą antydynamiczną w silosach NBIN40W i NBIN40WW)
    • moduł kontroli silosu MKS-100
    • przenośnik rozładowczy podpodłogowy ślimakowy polecany PS160


Zalecany sposób załadunku i rozładunku:

załadunek

rozładunek

dmuchawa do ziarna PPZ

workownik

skośny przenośnik ślimakowy

uniwersalny przenośnik ślimakowy przez rękaw rozładowczy

przenośnik ślimakowy pionowy PS220-PN

ślimakowy przenośnik podpodłogowy PS160

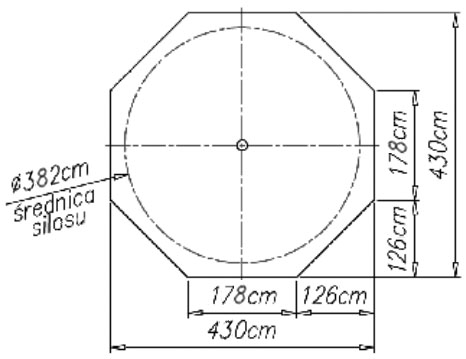

Wytyczne do wykonania płyty fundamentowej pod silos typu BIN40:



plyta40



typ silosu

BIN40

minimalna grubość płyty

30cm

minimalna klasa betonu

C20/25 (B25)

zbrojenie

stal żebrowana klasy A-IIIN (B500SP)

podwójna siatka krzyżowo zbrojona

Φ12 co 25cm

otulina górna i dolna 5cm

siatki obrócone o 45°

ilość drenów (o)

1szt.
