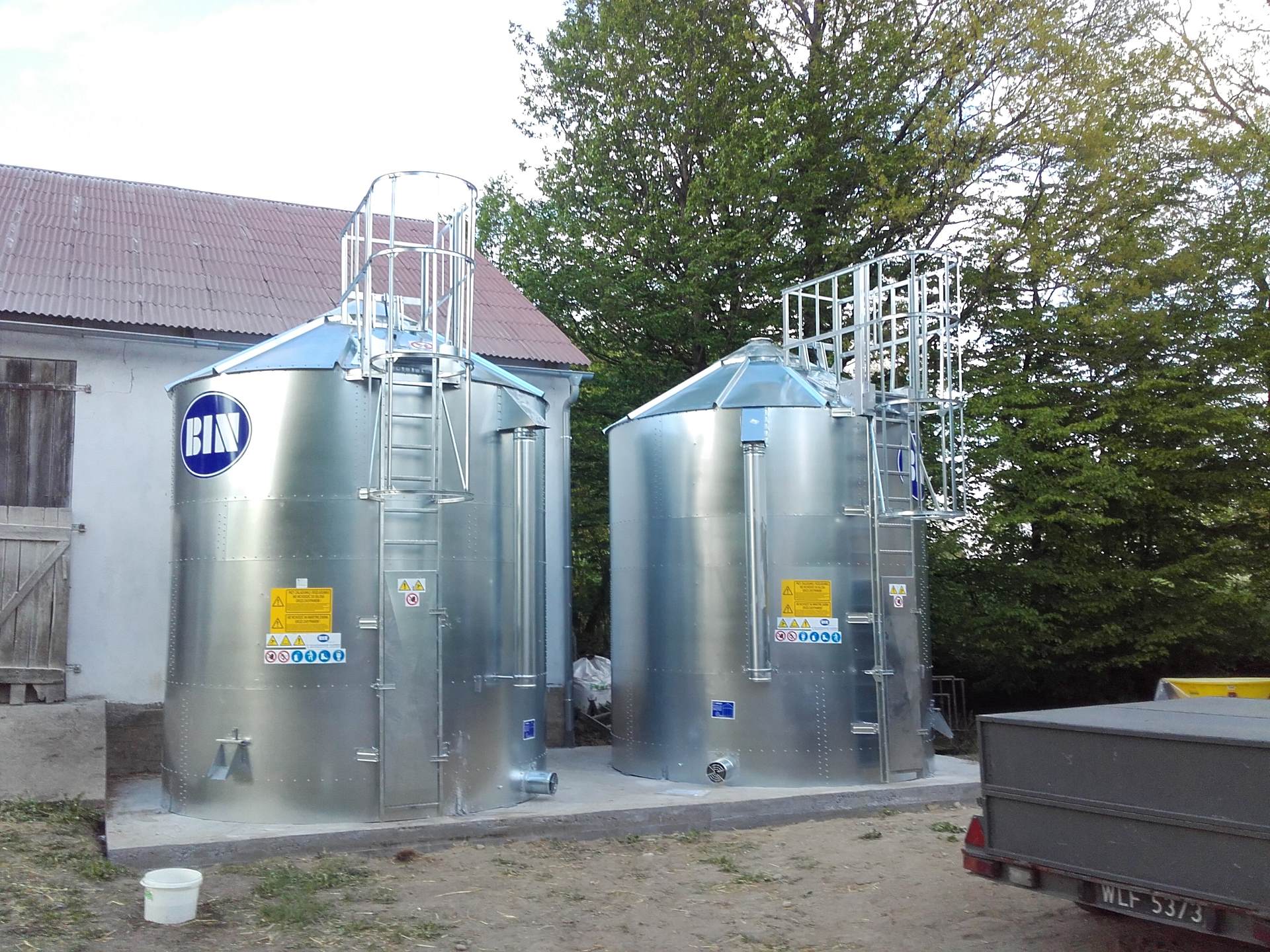

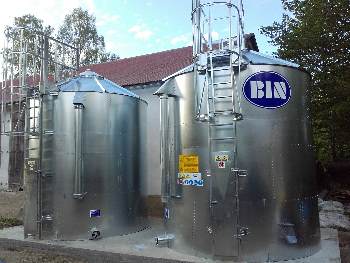

Dane techniczne silosów typu BIN20:

model	NBIN20N	NBIN20	NBIN20R	NBIN20W	NBIN20WR	NBIN20WW
pojemność (objętość)	26,3m3	29,9m3	29,9m3	37,4m3	37,4m3	45m3
ładowność dla pszenicy o ciężarze 750kg/m3	19,7t	22,4t	22,4t	28,1t	28,1t	33,8t
wysokość do wlotu załadunkowego	4,3m	4,8m	4,8m	5,75m	5,75m	6,7m
średnica	3,19m	3,19m	3,19m	3,19m	3,19m	3,19m
masa netto elementów silosu	820kg	861kg	894kg	984kg	1016kg	1161kg
masa i ilość bloczków betonowych	75szt. (698kg)	75szt. (698kg)	75szt. (698kg)	75szt. (698kg)	75szt. (698kg)	75szt. (698kg)

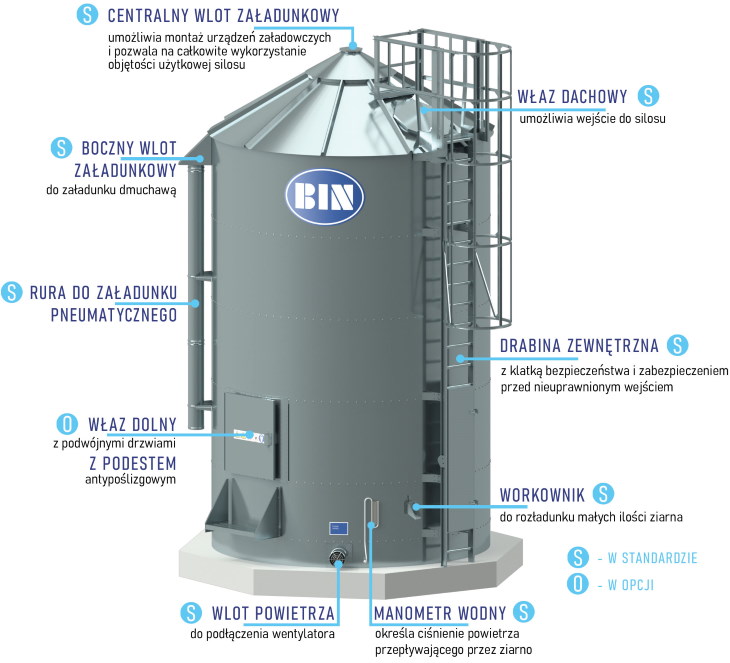

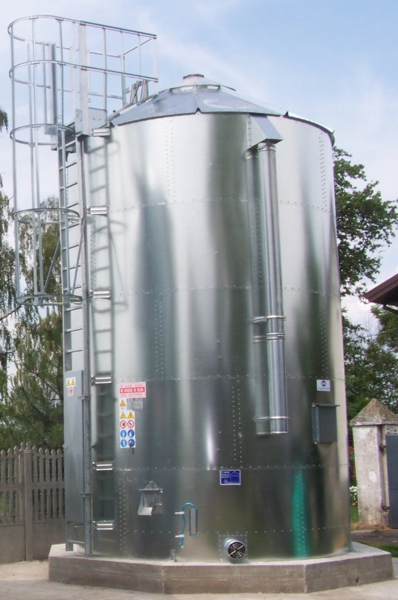

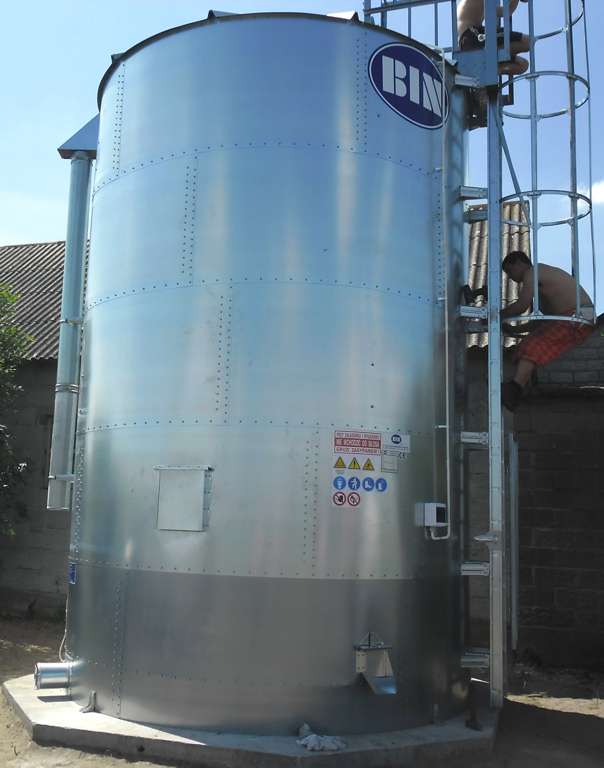

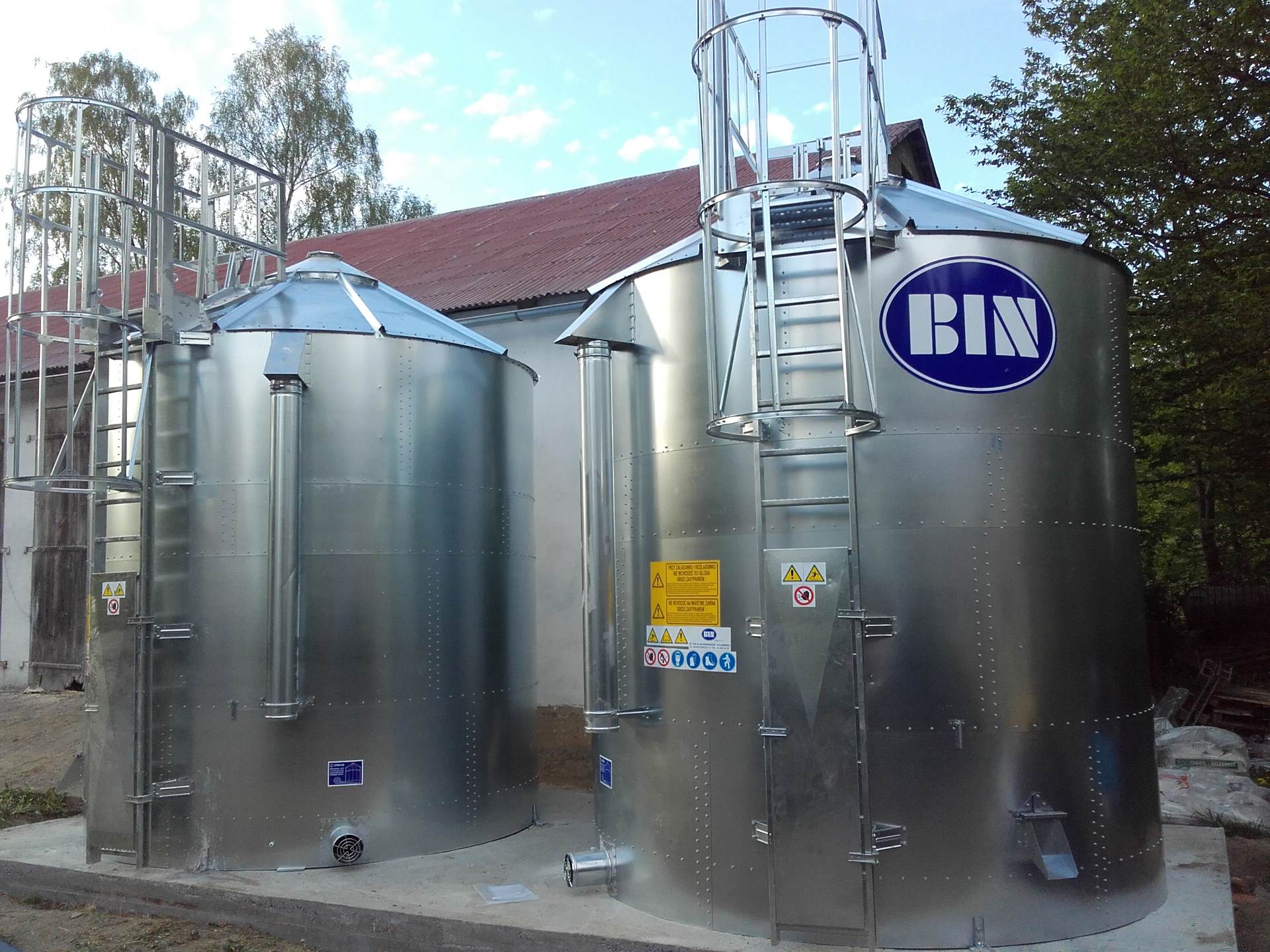

Wyposażenie standardowe:

1. podstawowe elementy:

• • płaszcz z blachy płaskiej
  • kotwy do mocowania do fundamentu
  • dach zaprojektowany dla obciążenia śniegiem na grunt 1,6kN/m²
  • zestaw elementów złącznych stalowych z powłoką antykorozyjną

2. środki dostępu:

• • właz dachowy z osłonami
  • drabina zewnętrzna z klatką bezpieczeństwa i zabezpieczeniem przed nieuprawnionym wejściem
  • drabina wewnętrzna z klatką bezpieczeństwa

3. wentylacja:

• • podłoga stalowa perforowana na całej powierzchni
  • wlot powietrza do podłączenia wentylatora o średnicy 180mm
  • manometr wodny

4. załadunek i rozładunek:

• • centralny wlot załadunkowy w szczycie dachu o średnicy 200mm
  • boczny wlot załadunkowy
  • rura załadunkowa do bocznego wlotu o długości 2m dla silosów NBIN20N, NBIN20, NBIN20R, o długości 3m dla silosów NBIN20W, NBIN20WR i o długości 4m dla silosu NBIN20WW
  • workownik
  • rura antydynamiczna workownika w silosie NBIN20WW
  • rękaw rozładowczy w silosach NBIN20R i NBIN20WR

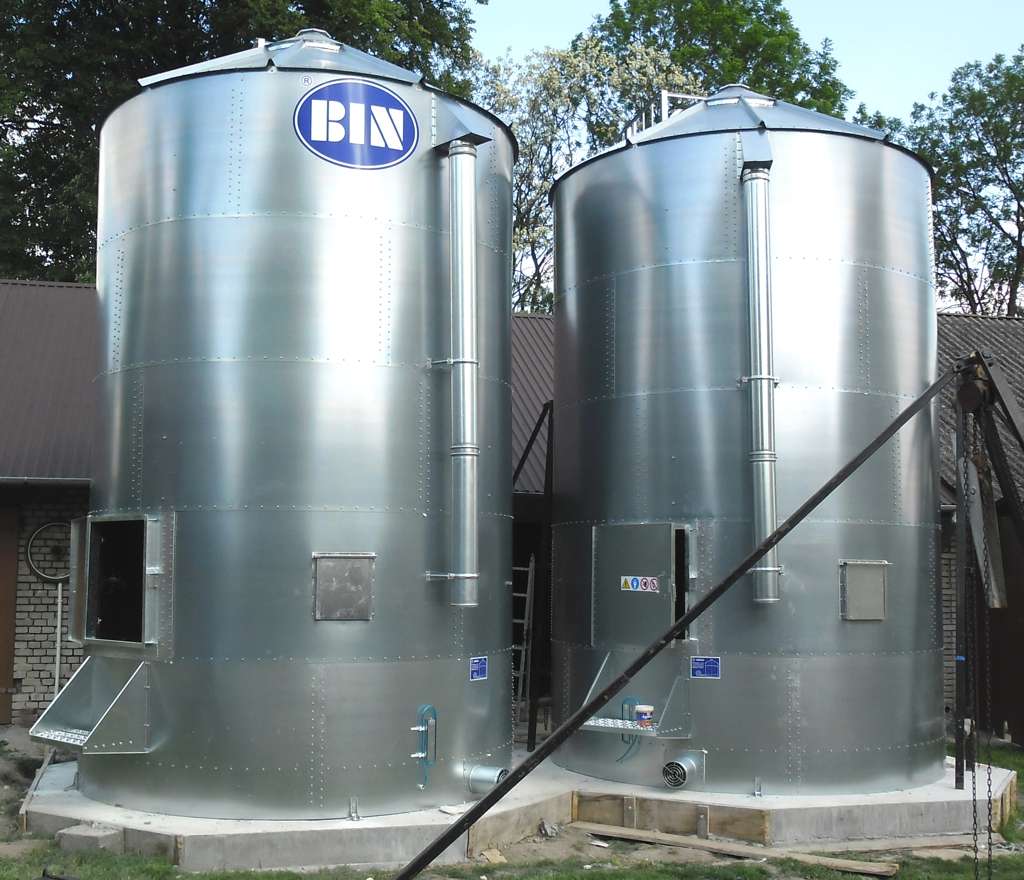

Wyposażenie opcjonalne:

1. środki dostępu:

• • właz dolny z podwójnymi drzwiami i z podestem antypoślizgowym

2. wentylacja:

• • wentylator tłoczący powietrze (polecany PPZ)
  • wentylator wyciągowy na dachu OWS250-10-200
  • sonda temperatury 4-punktowa dla silosów NBIN20N, NBIN20, NBIN20R, NBIN20W i NBIN20WR; 6-punktowa dla silosu NBIN20WW
  • nagrzewnica powietrza o mocy 4,5kW

3. załadunek i rozładunek:

• • rękaw rozładowczy dla silosów, które nie mają go standardowo
  • przedłużenie rękawa rozładowczego
  • wsyp lejowy montowany do wsypu centralnego – do załadunku skośnym przenośnikiem ślimakowym
  • moduł kontroli silosu MKS-100
  • przenośnik rozładowczy podpodłogowy ślimakowy PS160
  • dmuchawa do transportu ziarna
  • przenośnik ślimakowy pionowy

Zalecany sposób załadunku i rozładunku:

załadunek	rozładunek
dmuchawa do ziarna PPZ	workownik
skośny przenośnik ślimakowy	uniwersalny przenośnik ślimakowy przez rękaw rozładowczy
przenośnik ślimakowy pionowy PS220-PN	ślimakowy przenośnik podpodłogowy PS160

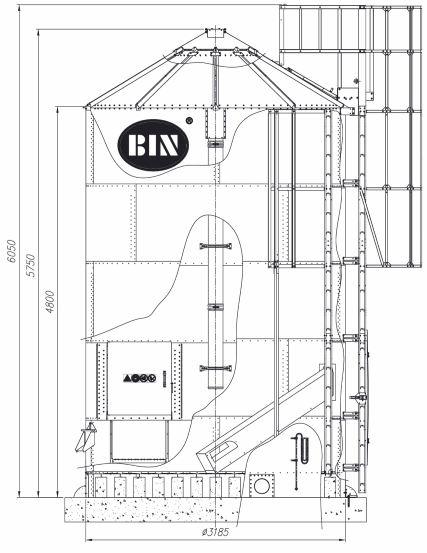

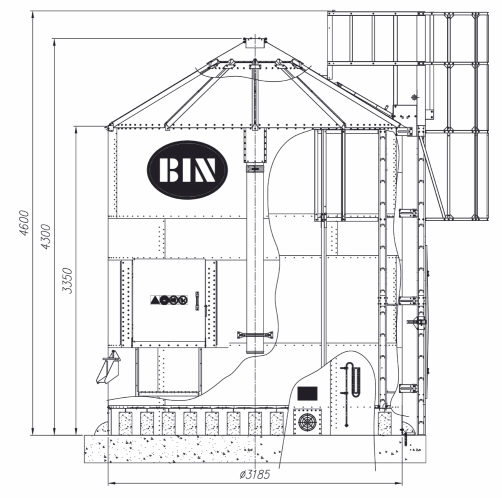

Rysunek techniczny silosu NBIN20N:

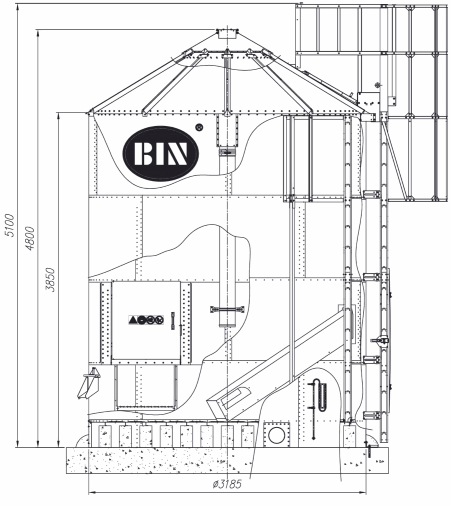

Rysunek techniczny silosu NBIN20R:

Rysunek techniczny silosu NBIN20WR:

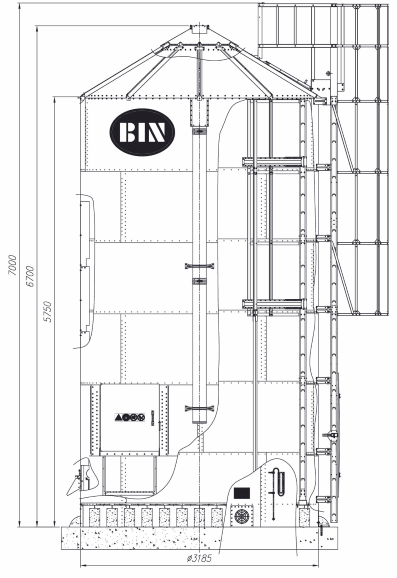

Rysunek techniczny silosu NBIN20WW:

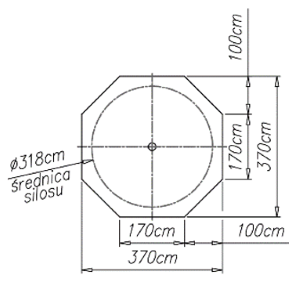

Wytyczne do wykonania płyty fundamentowej pod silos typu BIN20:

typ silosu	BIN20
minimalna grubość płyty	30cm
minimalna klasa betonu	C20/25 (B25)
zbrojenie	stal żebrowana klasy A-IIIN (B500SP) podwójna siatka krzyżowo zbrojona Φ12 co 25cm otulina górna i dolna 5cm siatki obrócone o 45°
ilość drenów (o)	1szt.
