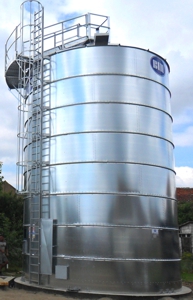

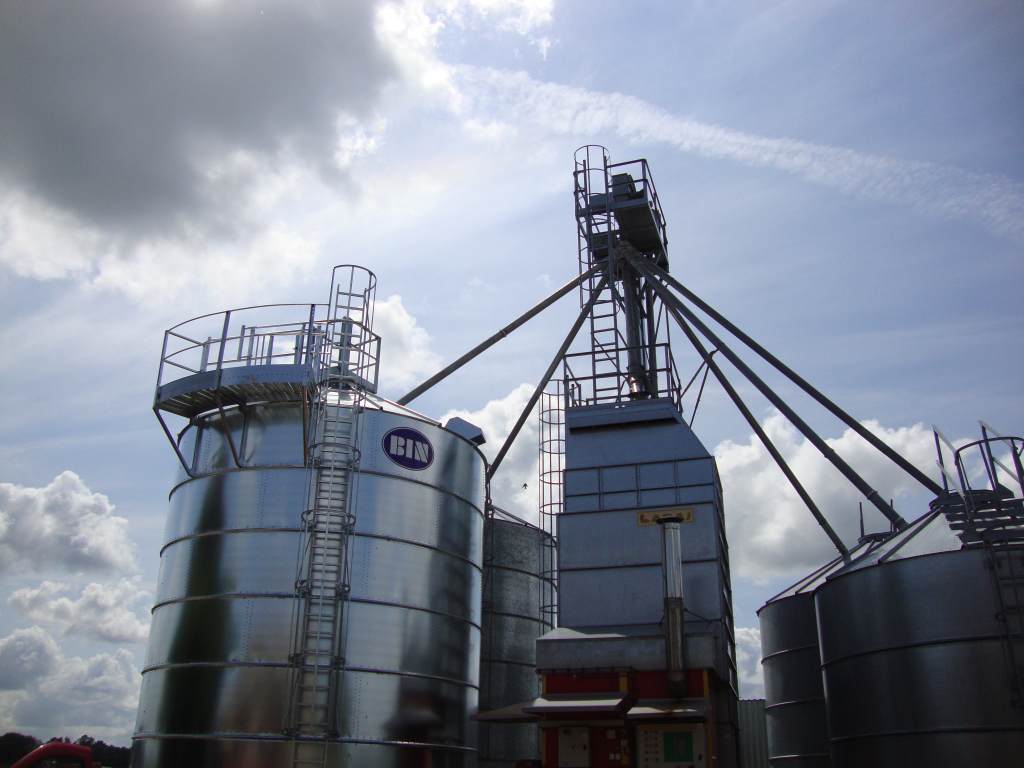

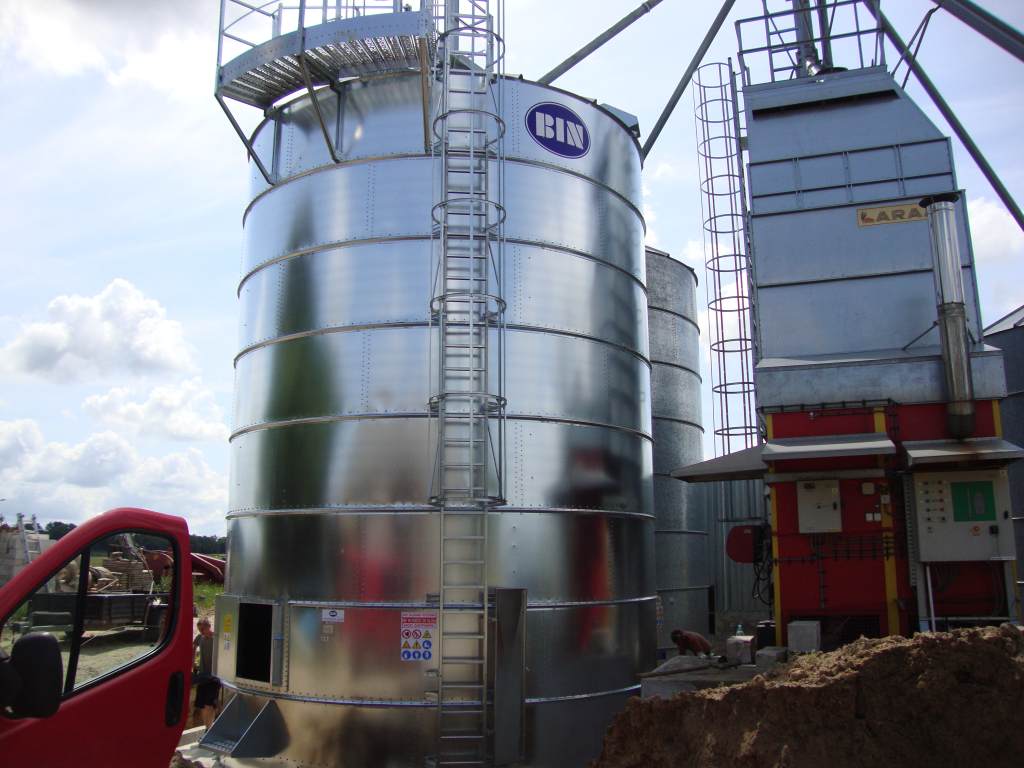

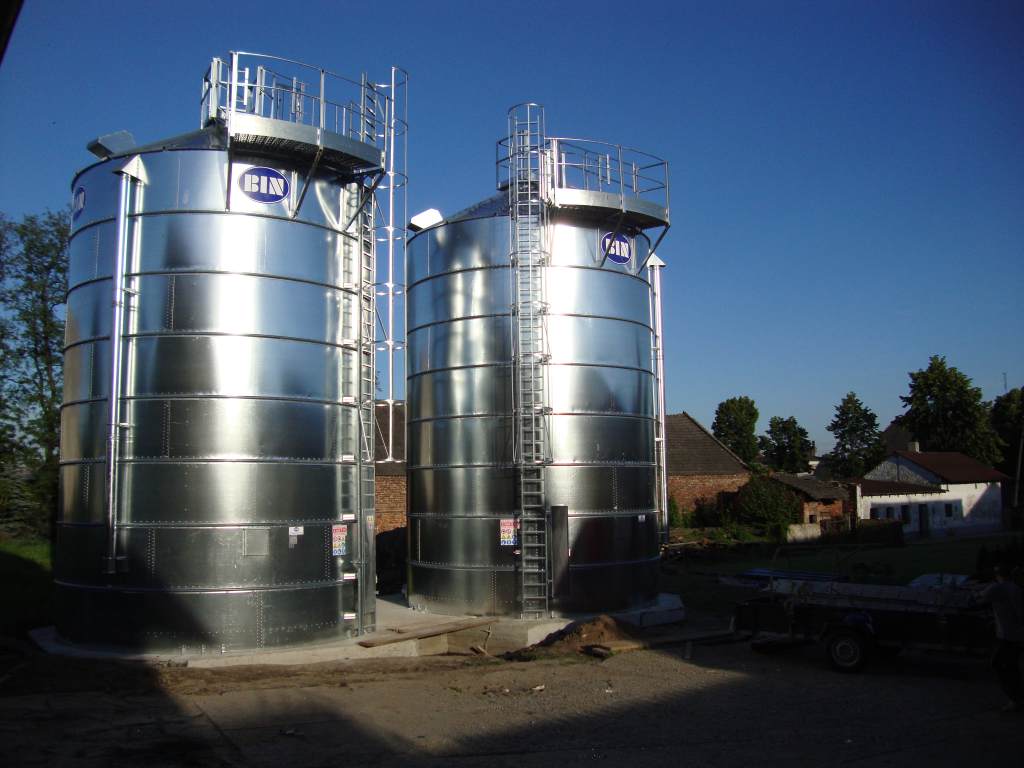

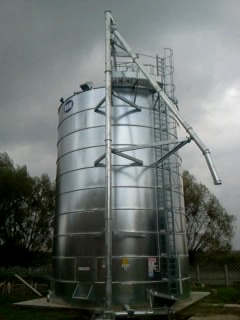

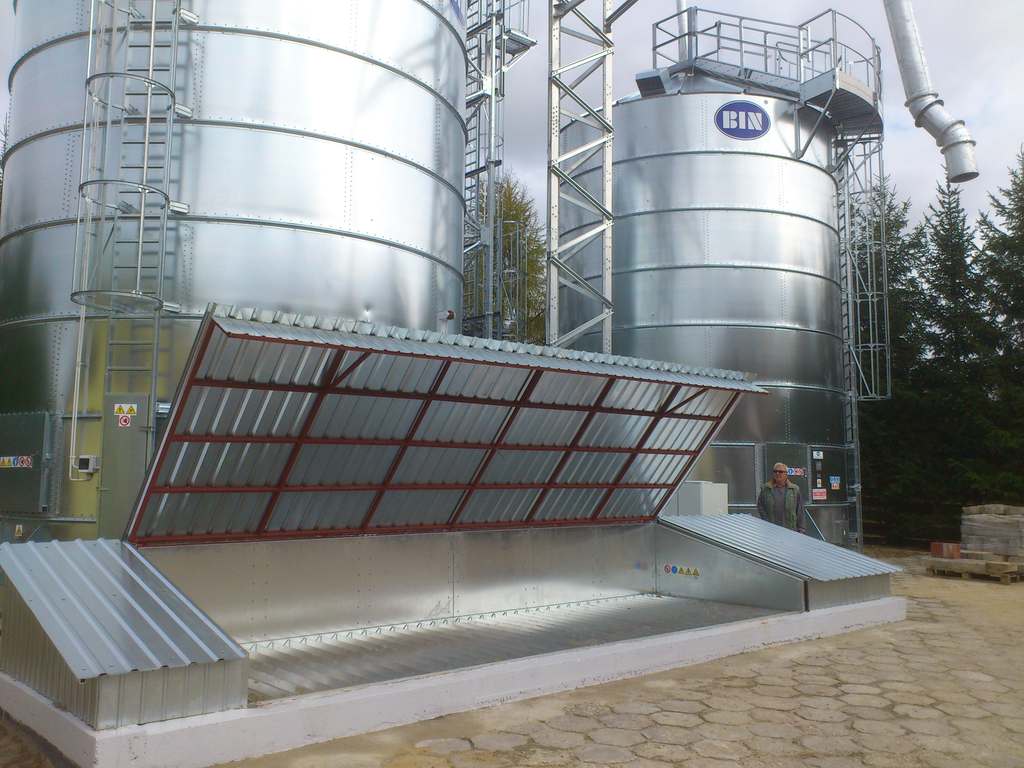

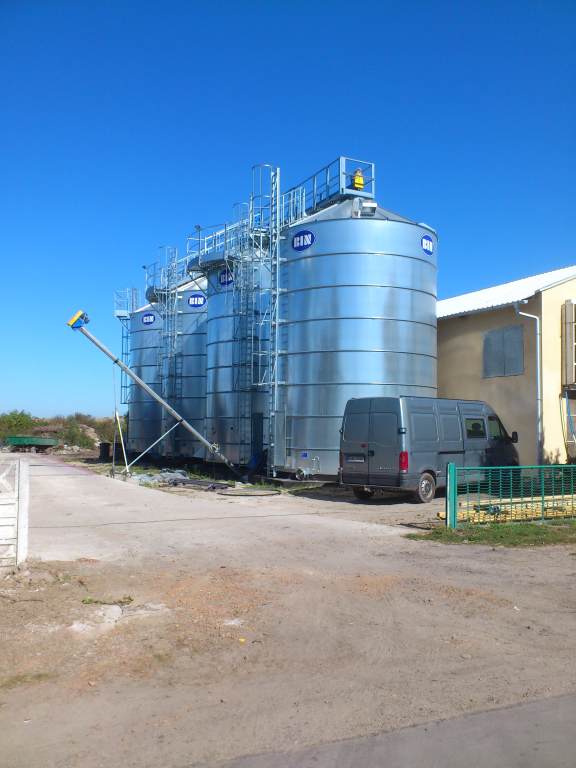

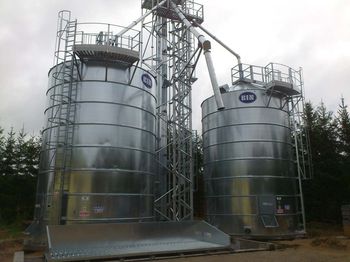

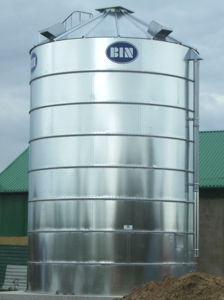

Silosy płaskodenne o ścianach z blachy płaskiej typu BIN100 o średnicy 5,35m i ładowności od 99,8t do 132t
Dane techniczne silosów typu BIN100:
|
model |
NBIN100U |
NBIN101U |
NBIN100RU |
NBIN100WU |
NBIN101WU |
NBIN100WRU |
|
pojemność (objętość) |
133m3 |
133m3 |
133m3 |
176m3 |
176m3 |
176m3 |
|
ładowność dla pszenicy o ciężarze 750kg/m3 |
99,8t |
99,8t |
99,8t |
132t |
132t |
132t |
|
wysokość do wlotu załadunkowego |
7,2m |
7,2m |
7,2m |
9,1m |
9,1m |
9,1m |
|
średnica |
5,35m |
5,35m |
5,35m |
5,35m |
5,35m |
5,35m |
|
masa netto elementów silosu |
2430kg |
2579kg |
2455kg |
2914kg |
3100kg |
2939kg |
|
masa i ilość bloczków betonowych |
200szt. (1860kg) |
200szt. (1860kg) |
200szt. (1860kg) |
200szt. (1860kg) |
200szt. (1860kg) |
200szt. (1860kg) |

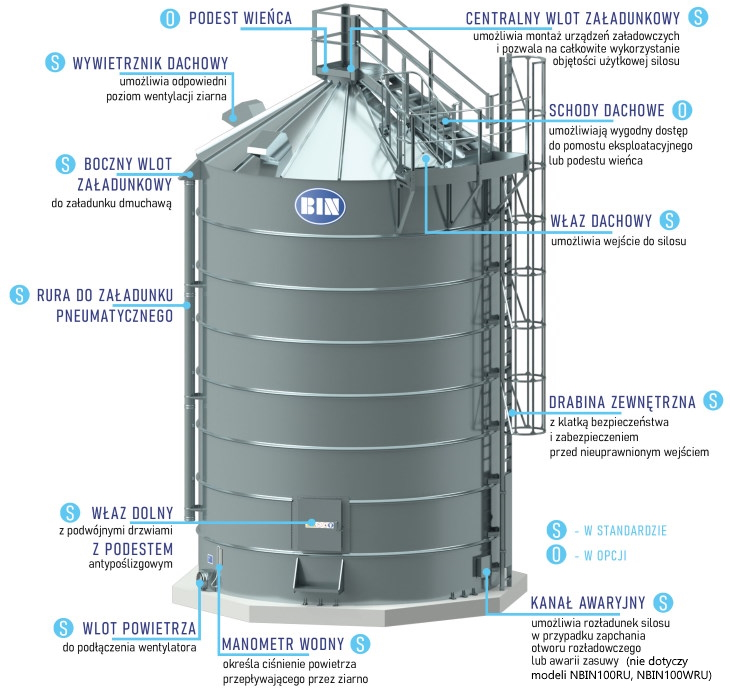

Wyposażenie standardowe:
- podstawowe elementy:
-
- płaszcz z blachy płaskiej
- kotwy do mocowania do fundamentu
- dach zaprojektowany dla obciążenia śniegiem na grunt 1,6kN/m2
- zestaw elementów złącznych stalowych z powłoką antykorozyjną
- środki dostępu:
-
- właz dachowy z platformą dostępową i osłonami
- drabina zewnętrzna z klatką bezpieczeństwa i zabezpieczeniem przed nieuprawnionym wejściem
- drabina wewnętrzna z klatką bezpieczeństwa
- właz dolny z podwójnymi drzwiami i z podestem antypoślizgowym
- wentylacja:
-
- podłoga stalowa perforowana na całej powierzchni
- wlot powietrza do podłączenia wentylatora o średnicy 310mm
- manometr wodny
- wywietrzniki dachowe 2szt. w silosach NBIN100U, NBIN101U i NBIN100RU i 3szt. w silosach NBIN100WU, NBIN101WU i NBIN100WRU
- załadunek i rozładunek:
-
- centralny wlot załadunkowy w szczycie dachu o średnicy 200mm
- boczny wlot załadunkowy
- rura załadunkowa do bocznego wlotu o długości 4m w silosach NBIN100U, NBIN101U i NBIN100RU i o długości 6m w silosach NBIN100WU, NBIN101WU i NBIN100WRU

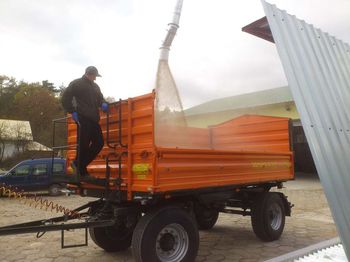

- rękaw rozładowczy w silosach NBIN100RU i NBIN100WRU
- kanał awaryjny
Wyposażenie opcjonalne:
- środki dostępu:
-
- schody dachowe
- podest wieńca
- pomost eksploatacyjny
- wentylacja:
-
- wentylator tłoczący powietrze (polecany PPZ)
- wentylator wyciągowy na dachu OWS250-10-200
- sonda temperatury 6-punktowa dla silosów NBIN100U, NBIN101U i NBIN100RU i 8-punktowa dla silosów NBIN100WU, NBIN101WU i NBIN100WRU
- nagrzewnica powietrza o mocy 4,5kW
- załadunek i rozładunek:
-
- dmuchawa do transportu ziarna
- przenośnik ślimakowy pionowy
- przenośnik kubełkowy
- rękaw rozładowczy dla silosów, które nie mają go standardowo
- przedłużenie rękawa rozładowczego
- workownik z rurą antydynamiczną
- moduł kontroli silosu MKS-100
- przenośnik rozładowczy podpodłogowy ślimakowy polecany PS220
- przenośnik ślimakowy wewnętrzny PSW220-BIN100 (wybierak)
Zalecany sposób załadunku i rozładunku:
|
załadunek |
rozładunek |
|
workownik |
|
|
uniwersalny przenośnik ślimakowy przez rękaw rozładowczy |
|
|
ślimakowy przenośnik podpodłogowy PS160 lub PS220 współpracujący z wybierakiem PSW220-BIN100 |

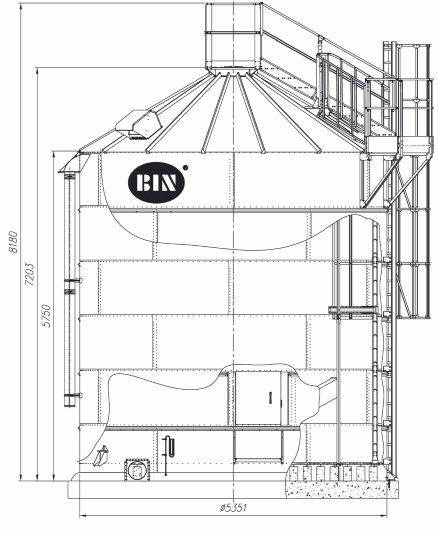

Rysunek techniczny silosu NBIN100RU:

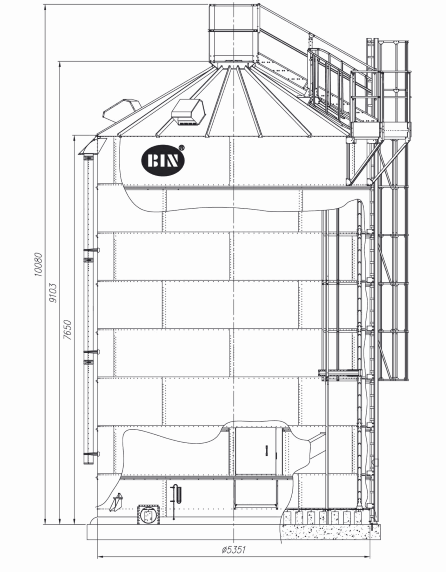

Rysunek techniczny silosu NBIN100WRU:
Wytyczne do wykonania płyty fundamentowej pod silos typu BIN100:
|
typ silosu |
BIN100 |
|
minimalna grubość płyty |
30cm |
|
minimalna klasa betonu |
C20/25 (B25) |
|
zbrojenie |
stal żebrowana klasy A-II podwójna siatka krzyżowo zbrojona Φ8 co 15cm otulina górna i dolna 5cm siatki obrócone o 45° |
|
ilość drenów (o) |
5szt. |
 |
 |
|
 |
||
 |
 |
|
|
|
|
|
|
|
|
|
|
|
|
